502 Base de données d'outils et base de données technologiques
7.
1 Base de données d'outils
7.1 Base de données d'outils

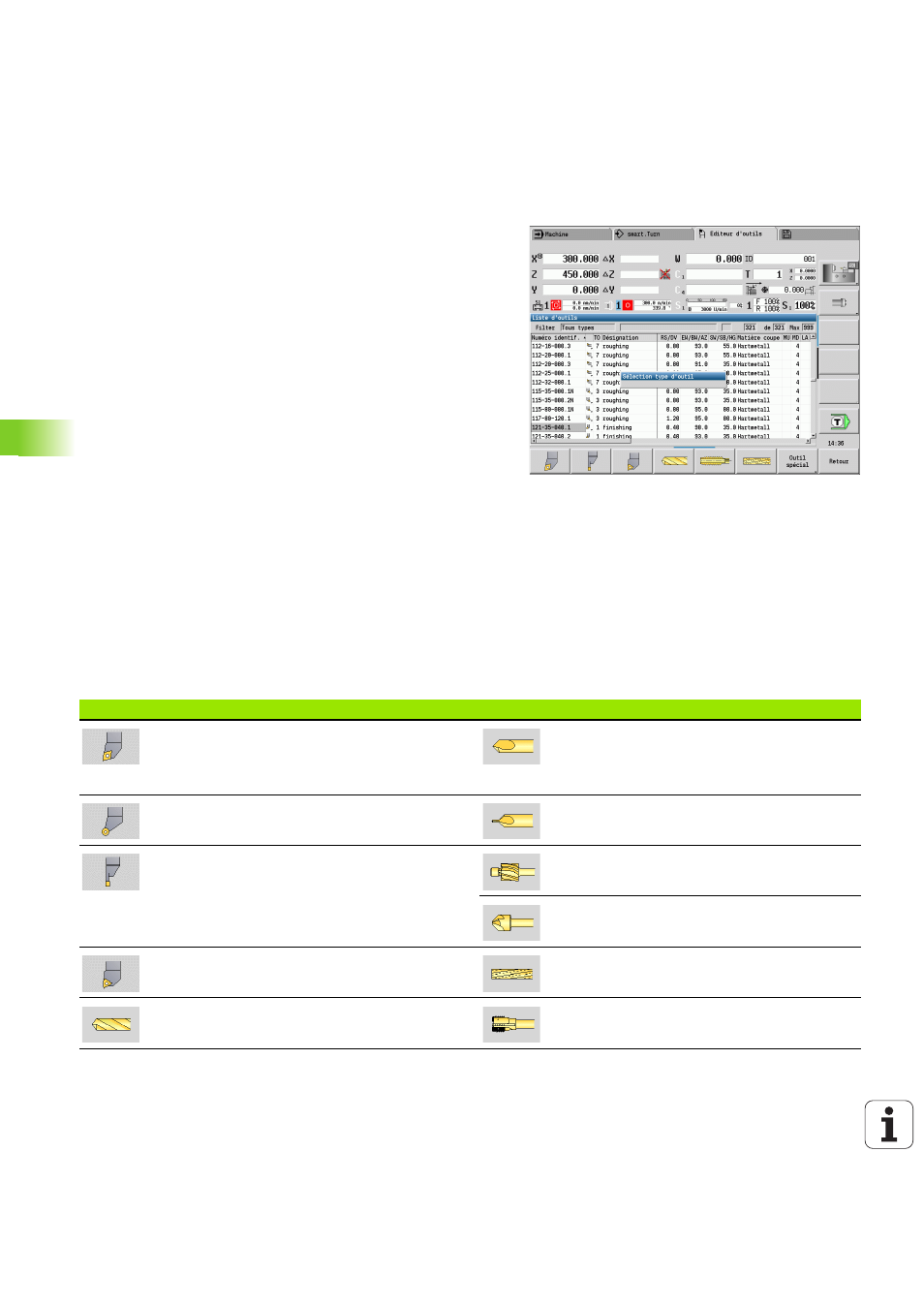

Généralement, vous programmez les coordonnées des contours en
fonction de la cotation d'un plan de pièce. Pour que la CNC PILOT
puisse calculer la trajectoire du chariot, compenser le rayon de
plaquette d'outils et déterminer la répartition des passes, il faut
indiquer la longueur, le rayon de plaquette, l'angle d'inclinaison, etc.
La CNC PILOT mémorise jusqu'à 250 jeux de données d'outils (en
option 999), chaque jeu étant identifié par un numéro (nom). La liste
d'outils indique le nombre maximal de séquences de données d'outils
et le nombre de séquences de données trouvées. Une description
d'outil complémentaire facilite la recherche des données.
Le mode Machine propose des fonctions pour déterminer la cote de
longueur des outils (voir "Etalonner les outils" à la page 104).
Les corrections d'usure d'outil sont gérées séparément. Vous pouvez
ainsi entrer des valeurs de correction à tout moment, y compris
pendant l'exécution du programme.
Vous pouvez attribuer aux outils un matériau de coupe qui permet
d'accéder à la base de données technologiques (avance, vitesse de
coupe). Votre travail est ainsi facilité, car vous n'avez à déterminer et
entrer les valeurs de coupe qu'une seule fois.
Types d'outils
Les outils de finition, de perçage, de gorges (etc.) ont des formes très
variées. Par conséquent, les points de référence pour déterminer les
longueurs et autres données d'outils diffèrent également.
Les tableaux suivants donnent un aperçu des types d'outils.
Types d'outils Types d'outils
Outils de tournage standard (page 521)
 Outils d'ébauche
 Outils de finition
 Foret à pointer (page 525)
 Outils à plaquettes rondes (page 521)  Foret à centrer (page 526)
Outils de gorges (page 522)
 Outils d'usinage de gorges
 Outils à tronçonner
 Outils de tournage de gorges
 Outil à lamer (page 527)
 Fraise à chanfreiner (page 528)
 Outils de filetage (page 523)  Fraises standard (page 530)
 Foret hélicoïdal (page 524)  Fraises à fileter (page 531)
