HEIDENHAIN CNC PILOT 640 181
4.4 Cy
cles Multipasses
Plongée longitudinale – Etendu
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner la plongée longitudinale
Activer la softkey Etendu

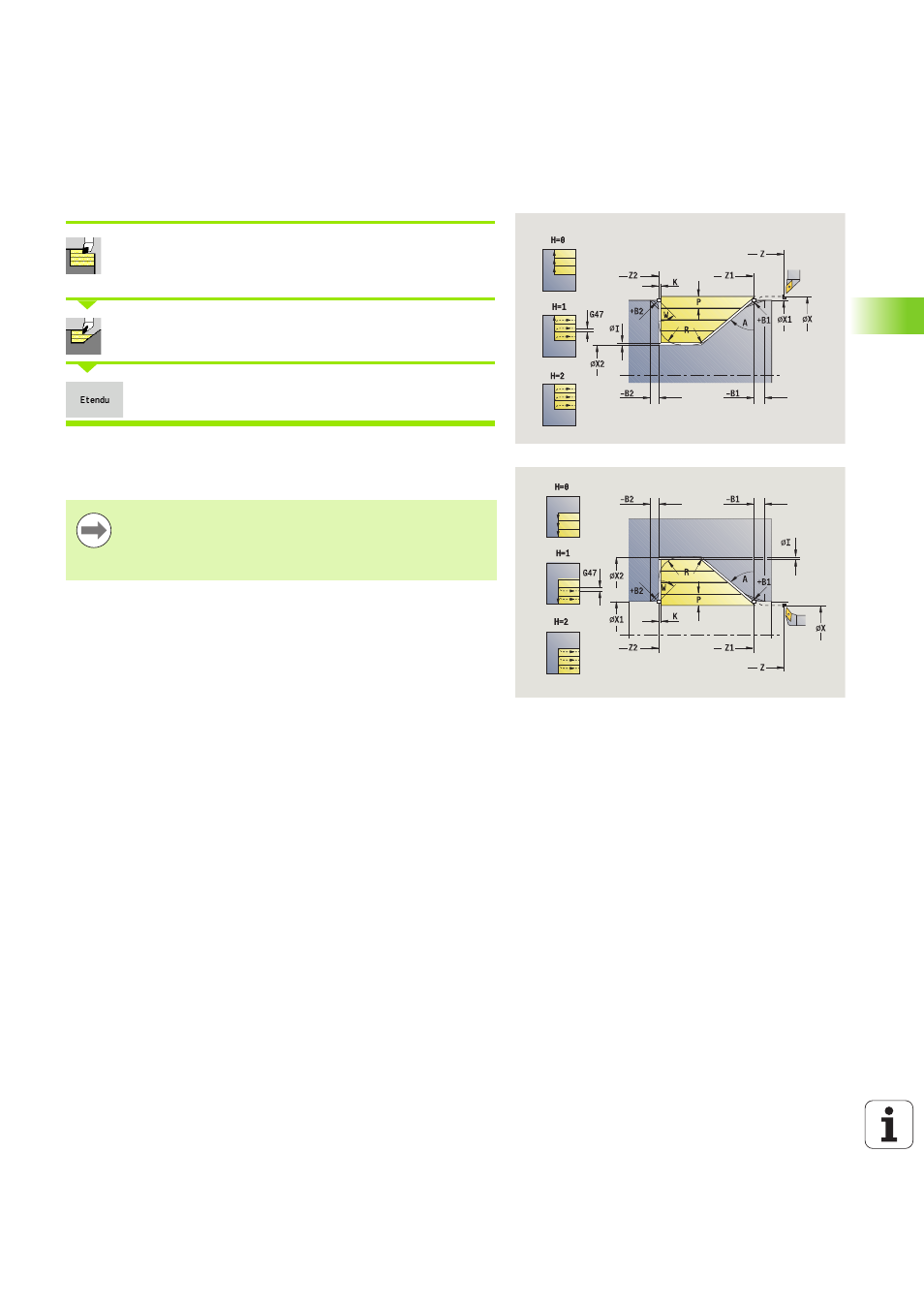

Le cycle ébauche la zone définie par le premier point du contour, le
point final du contour
et l'angle de plongée en tenant compte des
surépaisseurs.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
P Profondeur de passe: passe max.
H Lissage du contour
 0: à chaque passe
 1: à la dernière passe
 2: pas de lissage
I, K Surépaisseur X, Z
R Arrondi
A Angle de plongée (plage : 0° <= A < 90° ; par défaut : 0°)
W Angle final – Oblique à la fin du contour
(plage : 0° <= W < 90°)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
BP Durée de pause : intervalle de temps pendant lequel le
mouvement d'avance est interrompu. L'interruption
d'avance (intermittente) permet de briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à la pause
suivante. L'interruption d'avance (intermittente) permet
de briser le copeau.
G47 Distance de sécurité (voir page 142)
