4.7 Cy
cles de perçag
e
Perçage profond radial
Sélectionner Percer
Sélectionner Perçage profond radial
Le cycle exécute en plusieurs passes un perçage sur l'enveloppe.
Après chaque passe, le foret se dégage, puis se positionne à la
distance de sécurité après temporisation. Vous définissez la première
passe de perçage avec 1ère profondeur de perçage. Profondeur de
perçage?
A chaque nouvelle passe, celle-ci diminue de la valeur de
réduction , sachant que la profondeur de perçage min. ne sera pas
dépassée.

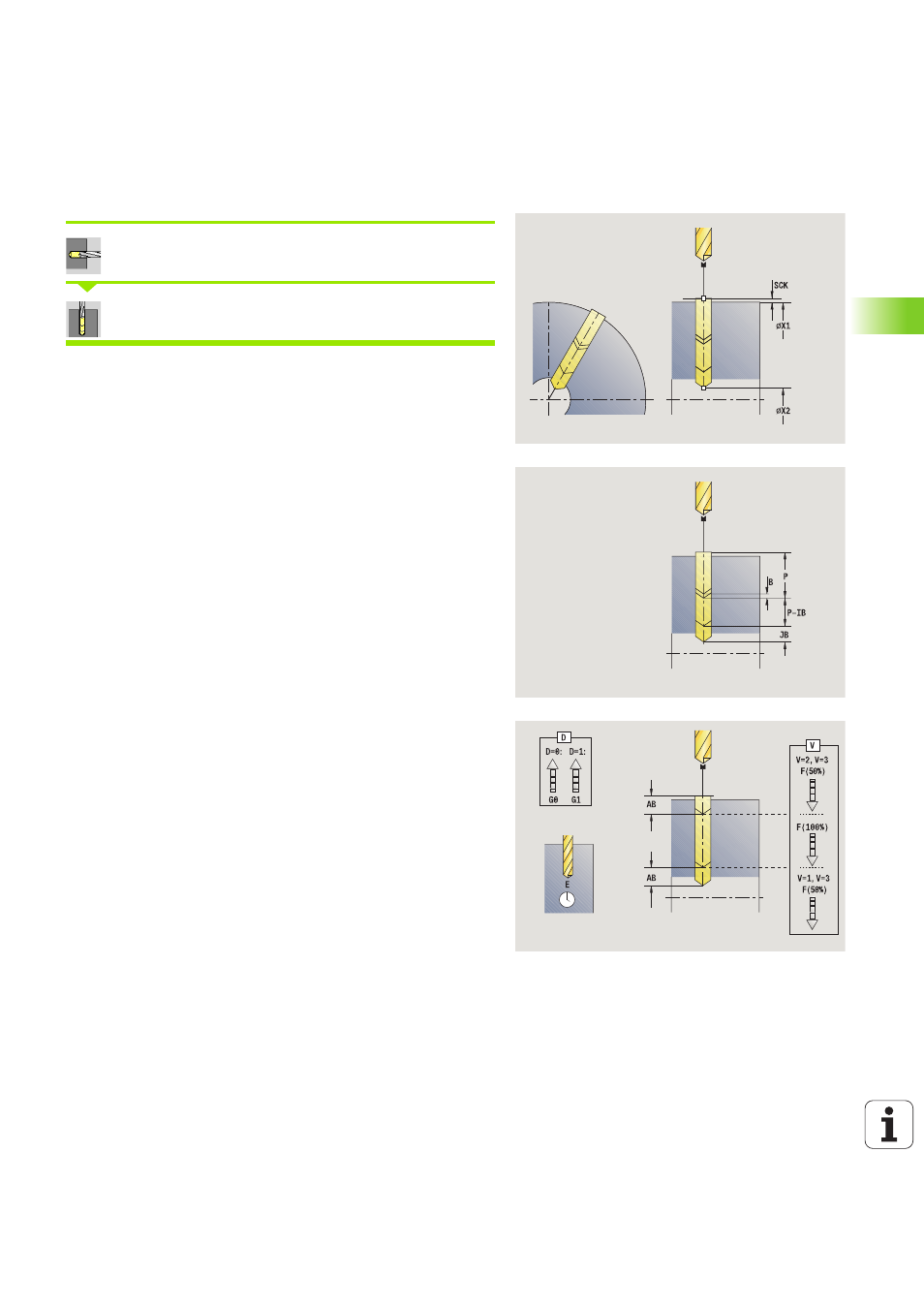

Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C)
X1 Point de départ du perçage (par défaut: perçage à partir de
X)
X2 Point final du perçage
P 1ère profondeur de perçage (par défaut : perçage sans
interruption)
IB Valeur de réduction (par défaut: 0)
JB Profondeur perçage min. (par défaut: 1/10 de P)
B Distance retrait (par défaut: retrait au „point initial du
trou“)
E Temporisation pour casser les copeaux en fin de trou
(par défaut : 0)
D Retrait - Vitesse de retrait et plongée à l'intérieur du
perçage (par défaut: 0)
 0: Avance rapide
 1 Avance d'usinage
AB Prof. de pointage et dégagement (défaut: 0)
V Variantes pour pointage et dégagement (défaut: 0)
 0: sans réduction de l'avance
 1: réduction de l'avance en fin de perçage
 2: réduction de l'avance en début de perçage
 3: réduction de l'avance en début et fin de perçage
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
SCK Distance de sécurité (voir page 142)
