388 Programmation ICP
5.4 Créer des cont
ours ICP

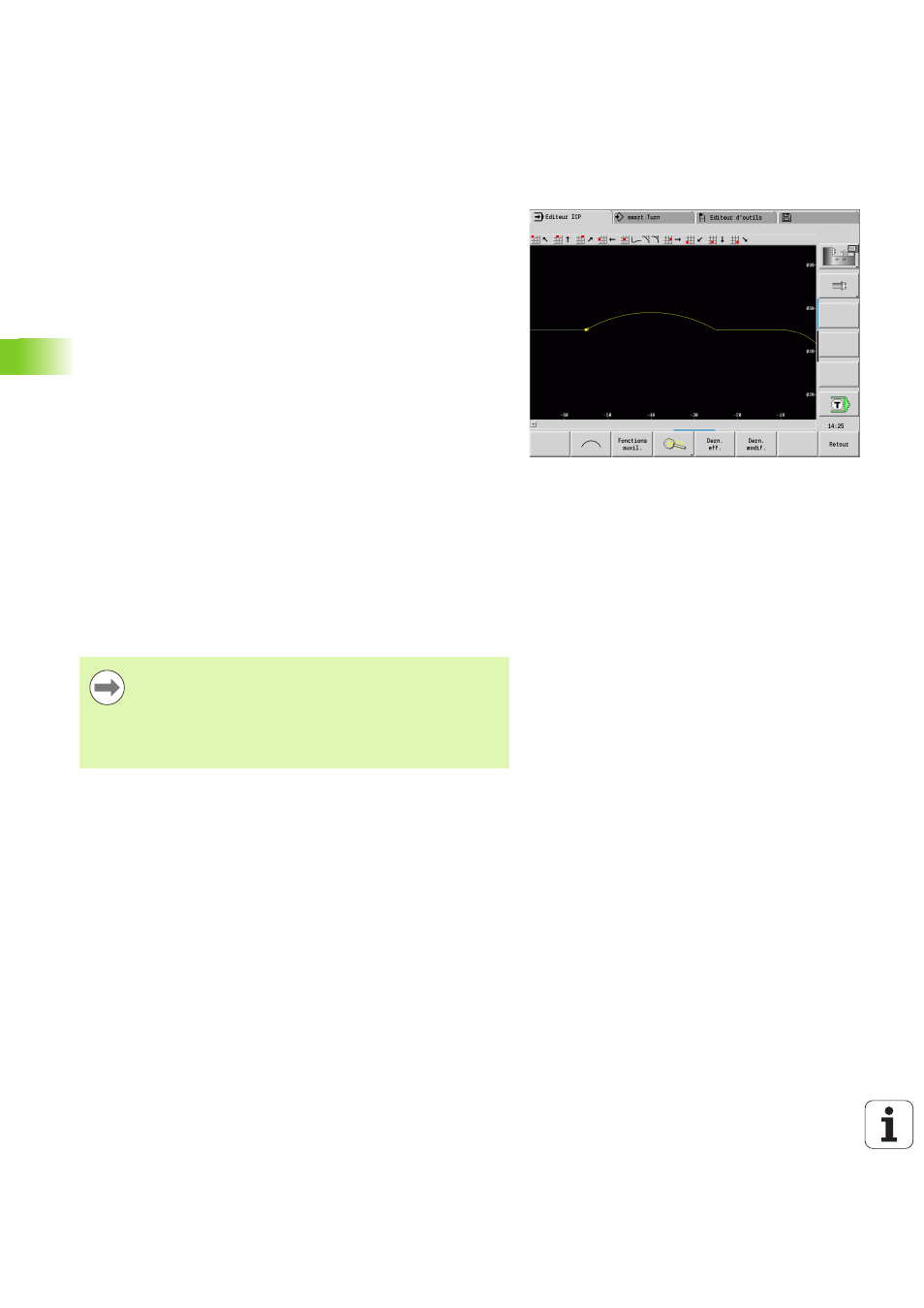

Représentation du contour
Une fois qu'un élément de contour a été programmé, la CNC PILOT
vérifie si un élément est résolu ou non résolu.
 Un élément de contour résolu est un élément complet et
univoque – il sera dessiné immédiatement.
 Un élément de contour non résolu n'est pas entièrement défini.
L'éditeur ICP :
 place, sous la fenêtre graphique, un symbole qui signale le type
d'élément et le sens de la ligne/sens de rotation.
 représente un élément linéaire non résolu, à partir du moment où
le point de départ et le sens sont connus.
 représente un élément circulaire non résolu sous forme de cercle
entier, à partir du moment où le centre et le rayon sont connus.
La CNC PILOT transforme un élément non résolu en élément résolu
dès qu'elle peut le définir par calcul. Dans ce cas, le symbole disparaît.
Un élément de contour incorrect est représenté dans la mesure du
possible. La commande délivre en outre un message d'erreur.
Eléments non résolus : si une erreur apparaît lors de la
programmation du contour, en raison de données manquantes, vous
pouvez sélectionner et compléter ces éléments non résolus.
En présence d'"éléments de contour non résolus", les éléments
"résolus" ne peuvent pas être modifiés. Il est toutefois possible
d'activer ou de supprimer la "transition tangentielle" au niveau du
dernier élément de contour qui précède la plage de contour non
résolue.
 Si l'élément à modifier est un élément non résolu, le
symbole correspondant est affiché comme étant
„sélectionné“.
 Vous ne pouvez pas modifier le type d'élément ainsi que
le sens de rotation d'un arc de cercle. Dans ce cas,
l'élément de contour doit être effacé, puis réinséré.
