HEIDENHAIN CNC PILOT 640
417
5.9 Eléments de cont
our sur la f
a
ce fr
ontale

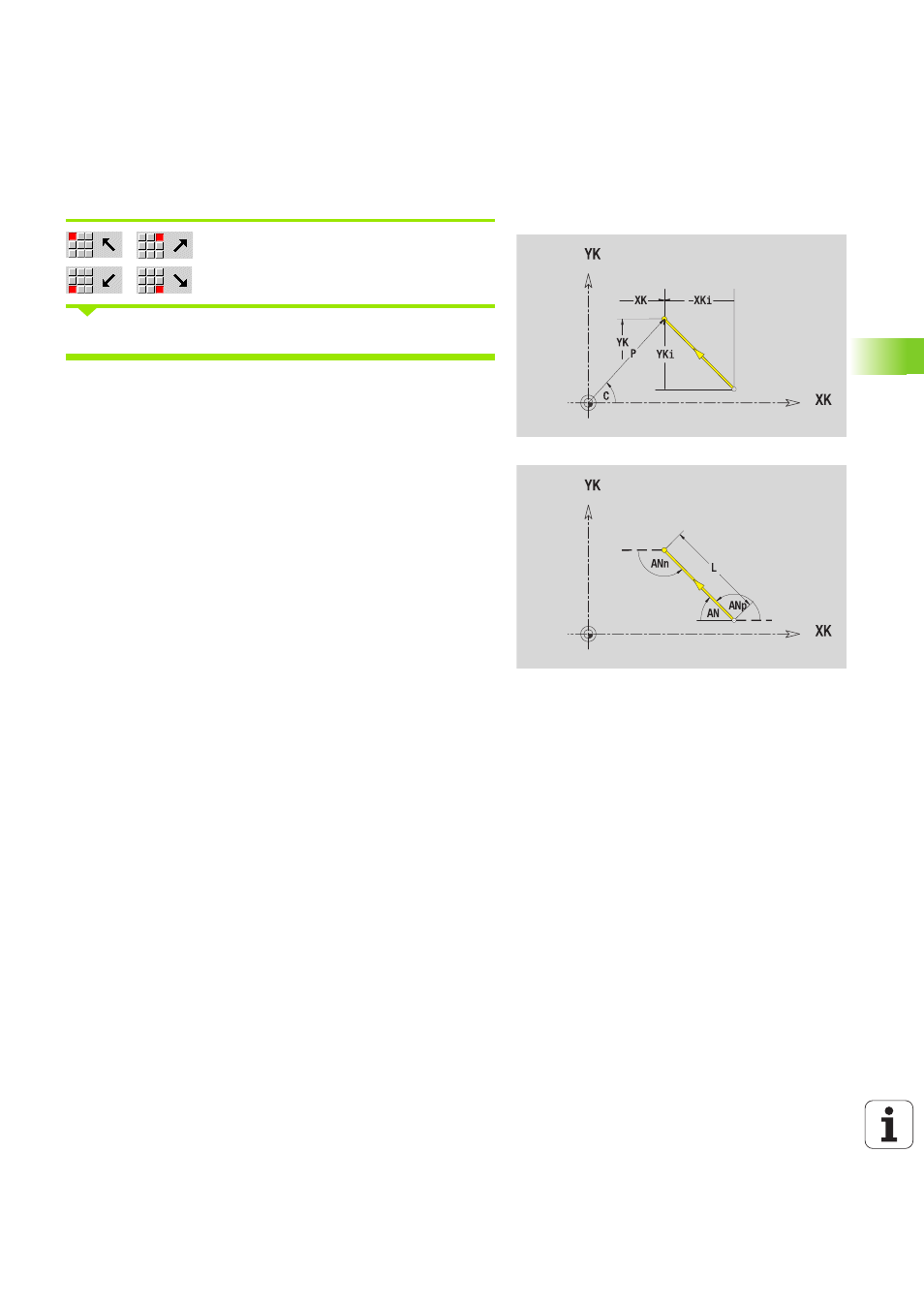

Ligne en angle sur la face frontale
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère G101 dans smart.Turn.
Paramètre
XK, YK
Point d'arrivée, cartésien
XKi, YKi
Point d'arrivée en incrémental (distance départ – arrivée)
C
Point d'arrivée, polaire – angle
P
Point d'arrivée, polaire
AN
Angle avec l'axe XK (direction angulaire, voir figure d'aide)
L
Longueur droite
ANn
Angle avec l'élément suivant
ANp
Angle avec l'élément précédent
F : voir attributs d'usinage page 377
