466 Programmation ICP
5.15 Cont
ours dans le plan YZ

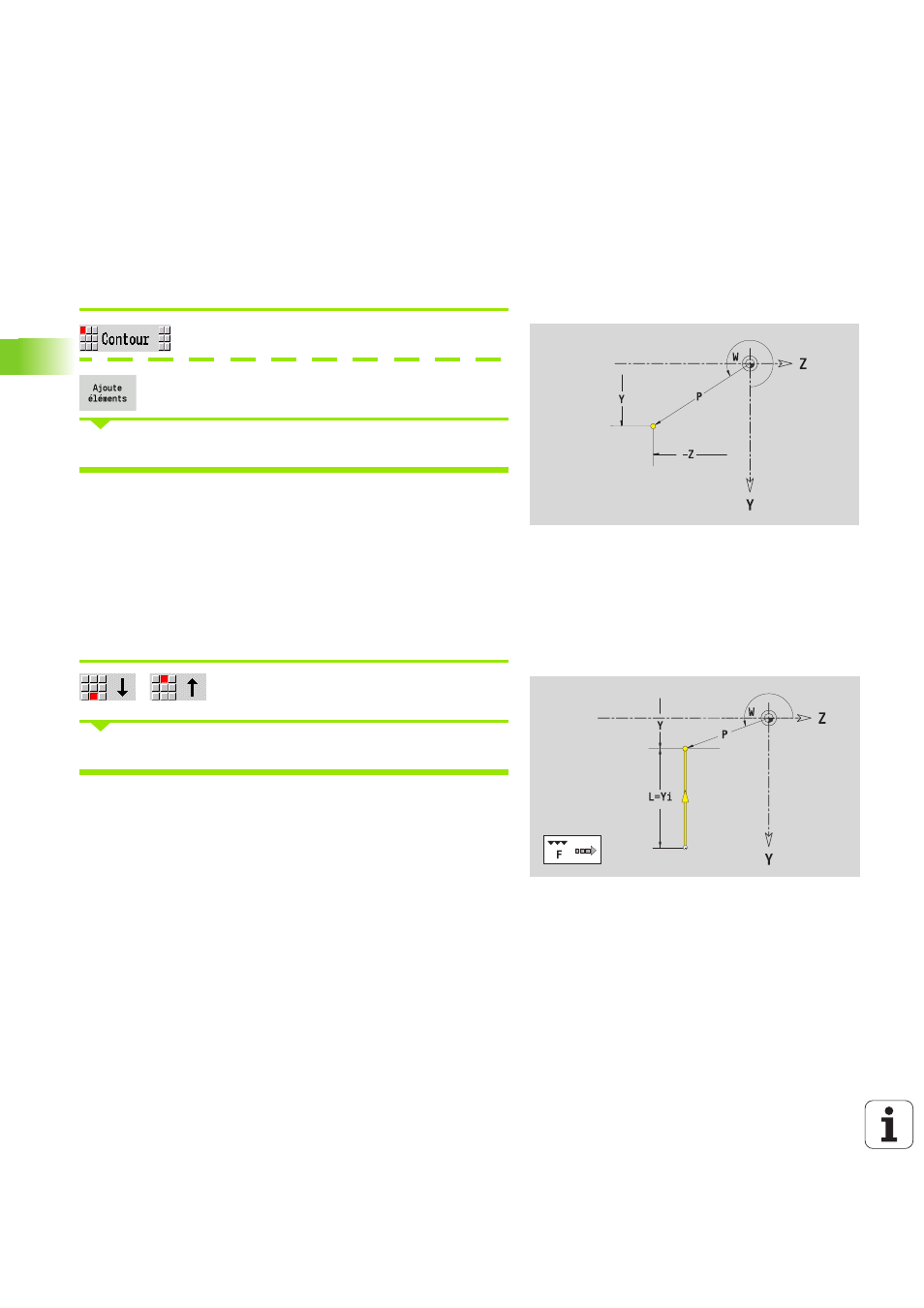

Point de départ du contour, plan YZ
Vous entrez les coordonnées du point de départ et du point cible dans
le premier élément de contour. Le point de départ ne peut être
programmé que dans le premier élément de contour. Dans les
éléments de contour suivants, le point de départ est calculé à partir de
l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Définir le point de départ
ICP génère un G180 dans smart.Turn.
Droites verticales, plan YZ
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère G181 dans smart.Turn.
Paramètres pour définir le point de départ
YS, ZS
Point de départ du contour
W Point de départ du contour, polaire (angle)
P Point de départ du contour, polaire (rayon)
Paramètres
Y
Point d'arrivée
Yi Point d'arrivée en incrémental (distance départ – arrivée)
W Point d'arrivée, polaire – angle
P Point d'arrivée, polaire
L Longueur droite
F : voir attributs d'usinage page 377
