5.12 Contours sur face frontale dans
smart.Turn
Dans smart.Turn, ICP permet d'usiner les contours suivants avec l'axe C:
 des contours complexes, définis avec divers éléments de contour
 des figures
 Perçages
 Motifs de figures ou de perçages
Données de référence pour contours complexes
sur face frontale
Après les données de référence, le contour est défini à l'aide de
différents éléments de contour : Voir "Eléments de contour sur la face
frontale" à la page 414.
La cote de référence ZR peut être calculée avec la fonction „Choisir
plan de référence“ (voir page 427).
ICP génère:
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G309 en fin de description de contour.

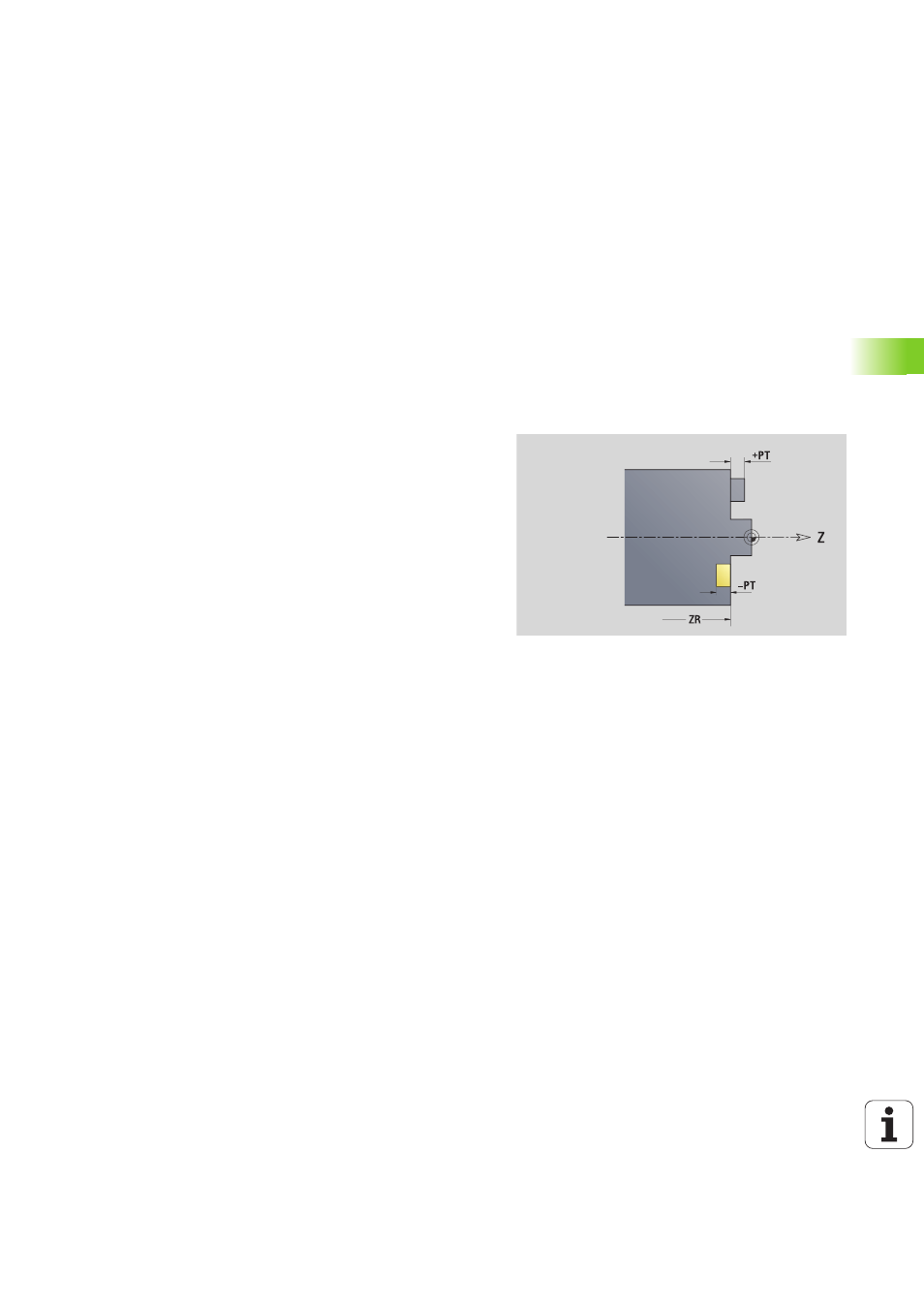

Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
