Pièce brute barre/tube
Sélectionner Définir la pièce brute
Sélectionner Pièce brute barre/tube

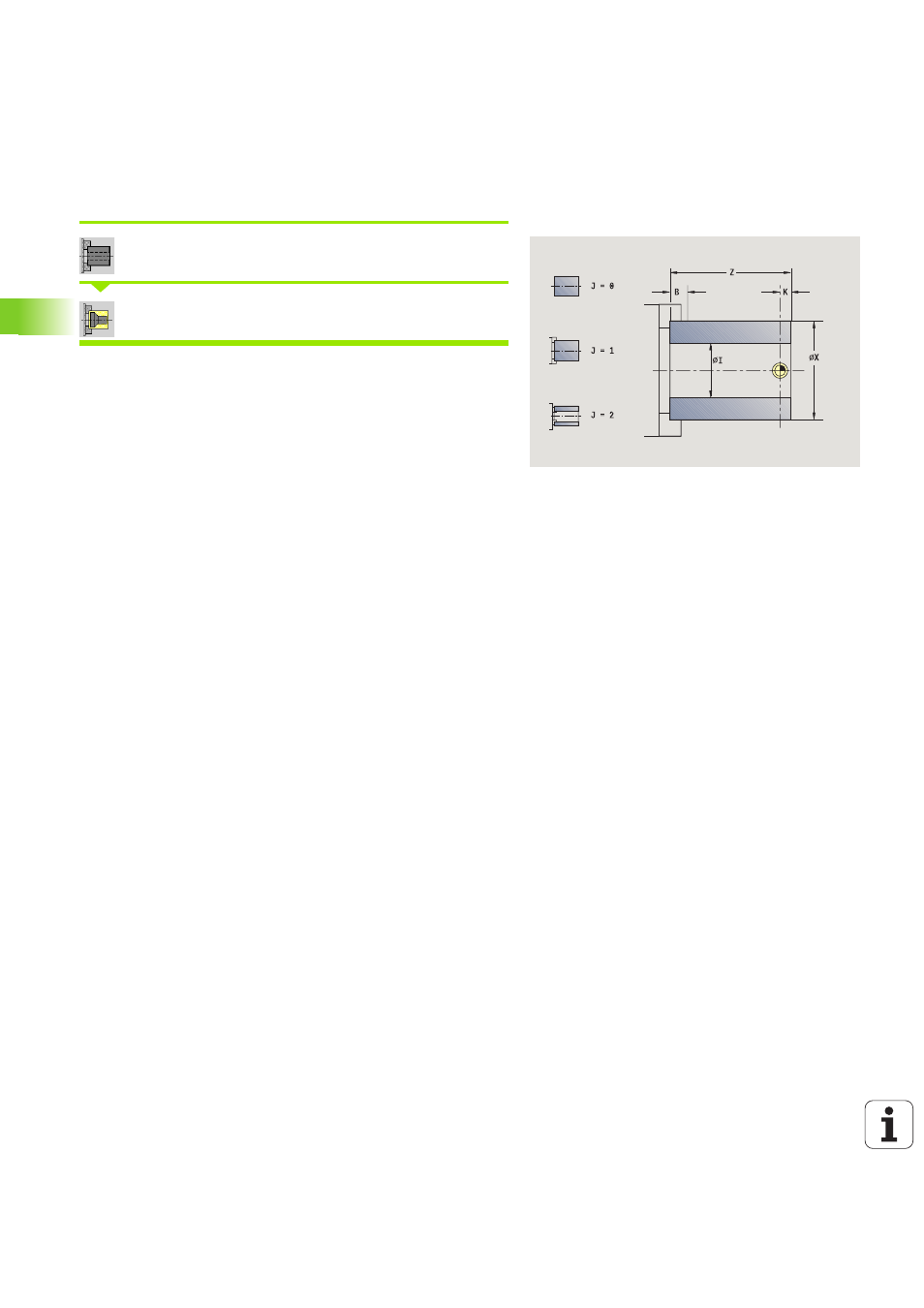

Le cycle définit la pièce brute et la situation de serrage. Ces
informations sont utilisées pour la simulation graphique.
Paramètres du cycle
X
Diamètre extérieur
Z Longueur, surépaisseur transversale + zone de serrage
I Diamètre intérieur pour pièce brute de type „tube“
K RBord droit (surépaisseur transversale)
B Zone de serrage
J Type de serrage
 0: sans serrage
 1: serrage extérieur
 2: serrage intérieur
WP Affichage indiquant avec quelle broche de pièce le cycle est
exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
RG Suivi de contour pour le mode Apprentissage (voir également
"Suivi de contour en mode Apprentissage" à la page 138)
 0: sans suivi de contour
 1: avec suivi de contour
