330 Mode Teach-in
4.8 Cy
cles de fr
aisag
e

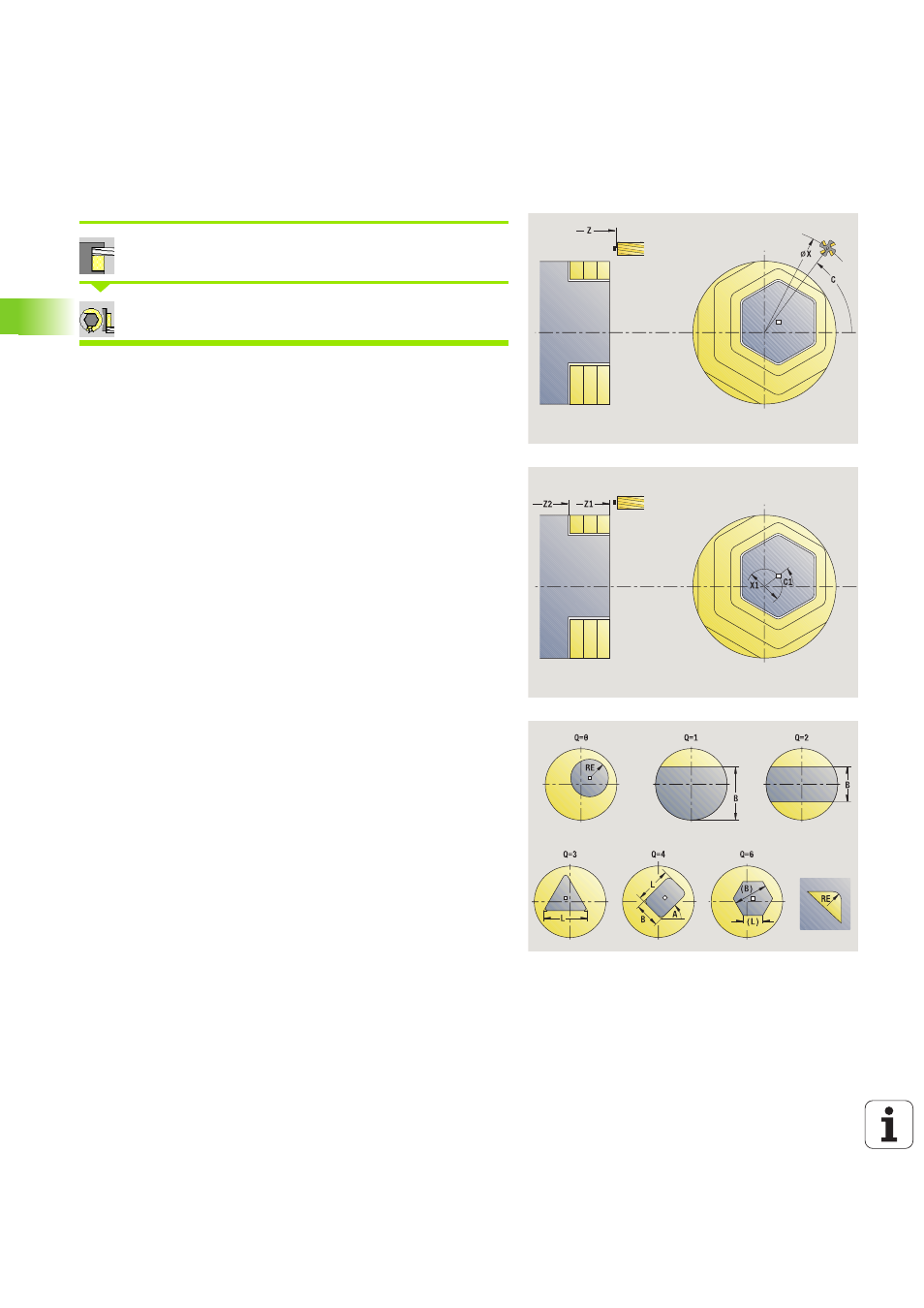

Fraisage sur la face frontale
Sélectionner Fraisage
Sélectionner le fraisage sur face frontale
En fonction des paramètres, le cycle fraise sur la face frontale:
 Une ou deux surfaces (Q=1 ou Q=2, B\>0)
 Rectangle (Q=4, L<\>B)
 Carré (Q=4, L=B)
 Triangle ou polygone (Q=3 ou Q\>4, L<\>0)
 Cercle (Q=0, RE\>0, L et B : aucune donnée)
Paramètres du cycle (première fenêtre de programmation)
X, Z
Point de départ
C Angle de broche (position axe C)
X1 Diamètre centre de la figure
C1 Angle du centre de la figure (par défaut : angle de la broche
C)
Z1 Face supérieure (défaut: pt de départ Z)
Z2 Fond de fraisage
Q Nombre d'arêtes
 Q=0: Cercle
 Q=1: une surface
 Q=2: deux surfaces décalées de 180°
 Q=3: Triangle
 Q=4: Rectangle, carré
 Q\>4: polygone
L Longueur d'arête
 Rectangle: longueur du rectangle
 Carré, polygone: longueur d'arête
 Polygone : L<0 : diamètre du cercle inscrit
 Cercle: aucune donnée
B Cote sur plat:
 Avec Q=1, Q=2: épaisseur résiduelle (matière
résiduelle)
 Rectangle: largeur du rectangle
 Carré, polygone (Q\>=4) : cote sur plat (uniquement
avec nombre pair de surfaces ; sinon programmer "L")
 Cercle: aucune donnée
