Dégagement DIN 76
Sélectionner Fileter
Sélectionner le dégagement DIN 76
 Désactivé : l'outil reste à sa position de fin de
cycle.
 Activé : l'outil revient au point de départ.

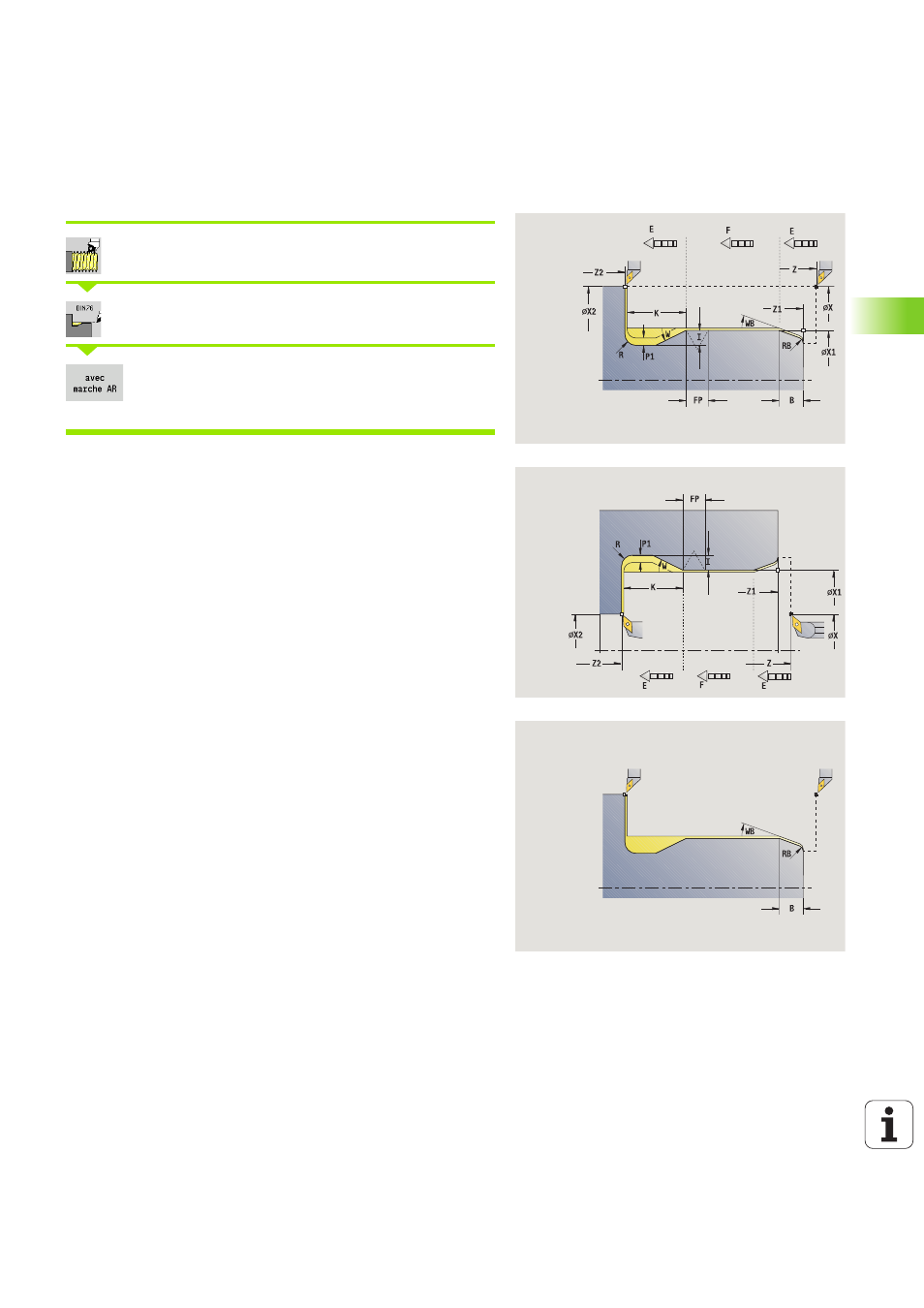

Ce cycle usine le dégagement de filetage DIN 76, une amorce de filet,
le cône qui précède et la surface transversale qui suit. L'amorce du
filet est réalisée en renseignant la longueur d'amorce du cylindre ou
le rayon d'amorce.
Paramètres du cycle
X, Z Point de départ
X1, Z1 Point de départ du cylindre
X2, Z2 Point d'arrivée épaulement
FP Pas du filet (par défaut: tableau standard)
E Avance réduite pour la plongée et pour l'amorce du
filetage (par défaut: avance F)
I Profondeur du dégagement (par défaut : tableau standard)
K Longueur du dégagement (par défaut: tableau standard)
W Angle du dégagement (par défaut: tableau standard)
R Rayon des deux côtés du dégagement (par défaut: tableau
standard)
P1 Surépaisseur dégagement
 Aucune donnée : usinage en une passe
 P\>0 : répartition lors de l'ébauche et de la finition. „P“
est la surépaisseur ; la surép. de l'épaulement est
toujours 0,1 mm
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
