HEIDENHAIN CNC PILOT 640 363
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

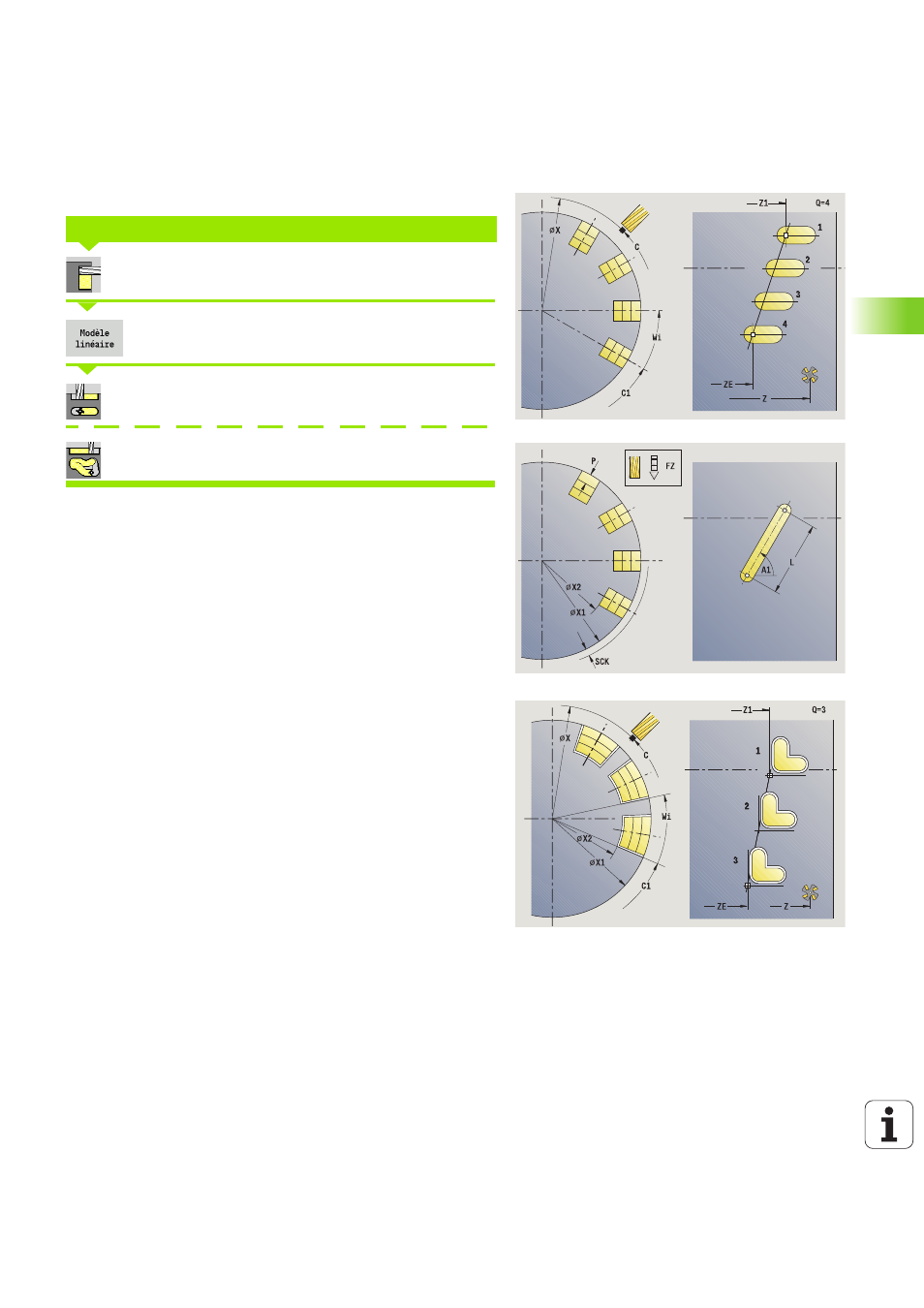

Motif linéaire radial de figures de fraisage
Sélectionner Fraisage
Activer la softkey Motif linéaire
Sélectionner Rainure radiale
Sélectionner Contour radial ICP
Le motif linéaire est activé dans les cycles de fraisage afin de créer
des motifs de fraisage qui se trouvent à équidistance sur une ligne, sur
l'enveloppe.
Vous définissez les positions du motif avec le point final du motif
et l'incrément angulaire ou avec l'incrément angulaire et le nombre
de rainures
.
La commande demande également les paramètres du fraisage.
MOTIF LINÉAIRE RADIAL DE FIGURES DE FRAISAGE
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle de
broche actuel)
Q Nombre de rainures
Z1 Point de départ du motif (position de la 1ère rainure)
ZE Point final du motif (par défaut: Z1)
C1 Angle de la 1ère rainure (angle de départ)
Wi Incrément angulaire (écart sur le motif) – (par défaut : les
opérations de fraisage sont réalisées à équidistance sur
l'enveloppe)
