HEIDENHAIN CNC PILOT 640 185
4.4 Cy
cles Multipasses

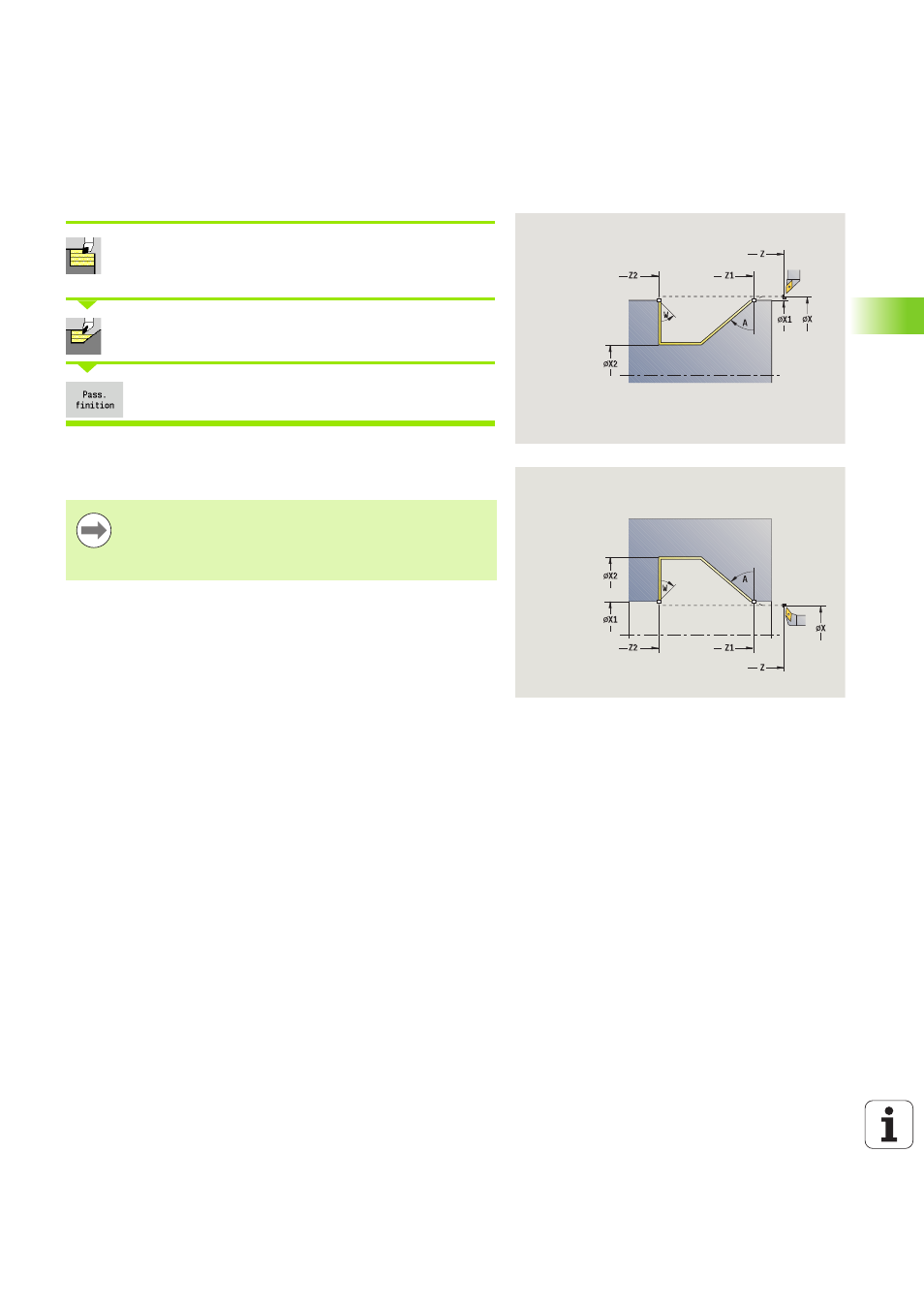

Multipasses, plongée longitudinale, finition
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner la plongée longitudinale
Activer la softkey Passe finition
Le cycle réalise la finition de la partie de contour située entre le point
de départ du contour
et le point final du contour. En fin de cycle,
l'outil retourne au point de départ.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
A Angle de plongée (plage : 0° <= A < 90° ; par défaut : 0°)
W Angle final – Oblique à la fin du contour
(plage : 0° <= W < 90°)
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
