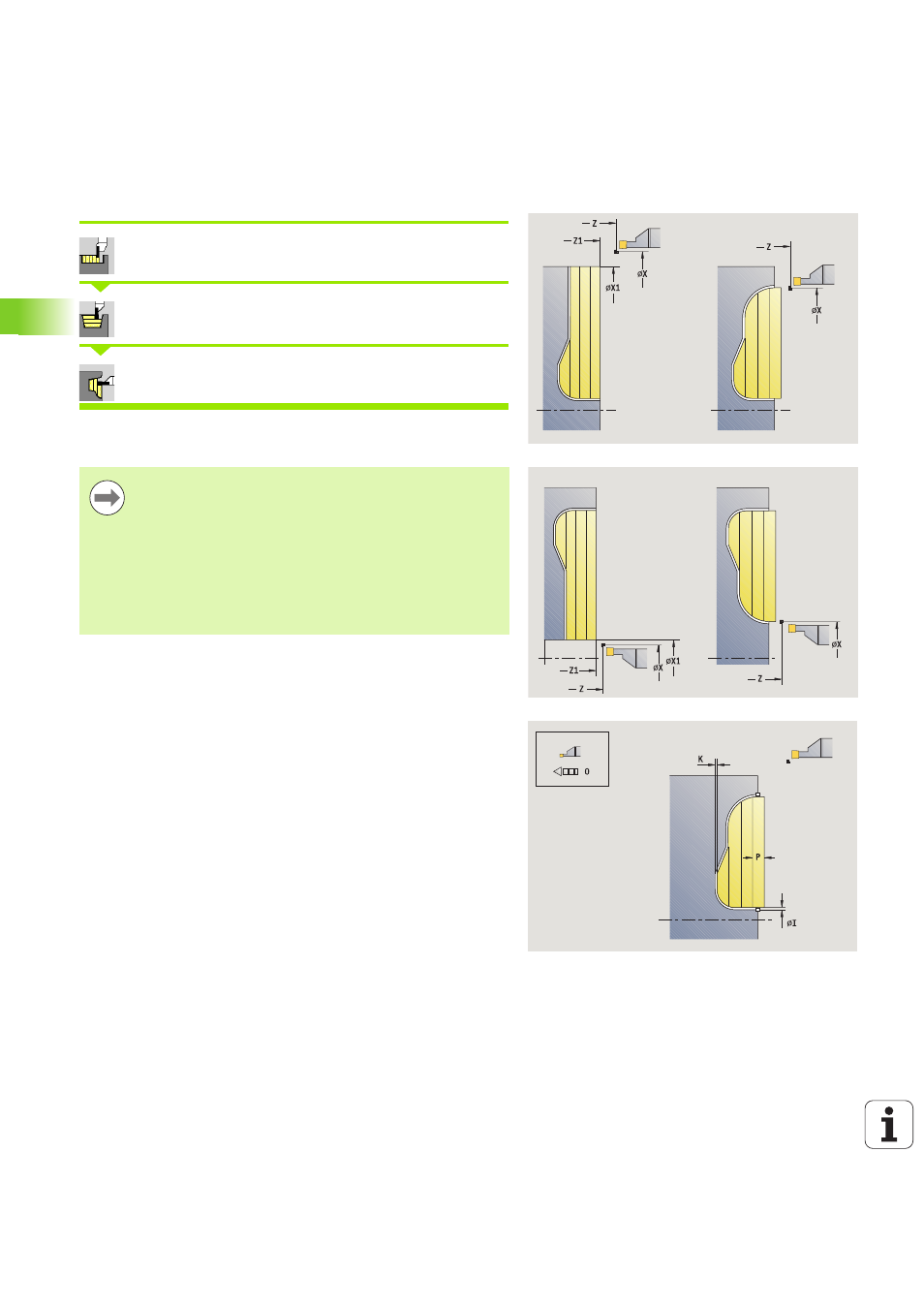

258 Mode Teach-in
4.5 Cy
cles de g
o
rg
es
Tournage de gorge axiale ICP
Sélectionner Cycles de gorges
Sélectionner Tournage de gorges
Sélectionner Tournage de gorges axiales
Ce cycle usine la zone définie (voir également "Tournage de gorges" à
la page 240).
Définissez au
 Pour les contours descendants, définissez le point de
départ
– et non le point de départ du contour. Le cycle
ébauche la zone définie par le point de départ et le
contour ICP en tenant compte des surépaisseurs.
 Pour les contours montants, définissez le point de
départ
et le point de départ du contour. Le cycle
ébauche la zone délimitée par le premier point du brut et
le contour ICP en tenant compte des surépaisseurs.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du brut
FK Pièce finie ICP: nom du contour à usiner
P Profondeur de passe: passe max.
ET Profondeur de plongée affectée à une passe.
O Avance de plongée (par défaut: avance active)
I, K Surépaisseur X, Z
SX, SZ Limitations d'usinage (voir page 142)
B Largeur de décalage (par défaut: 0)
U Tournage unidirectionnel (par défaut: 0)
 0: bidirectionnel
 1: unidirectionnel (direction: voir figure d'aide)
G14 Point de changement d'outil (voir page 142)
A L'angle initial définit la zone d'usinage au point initial du
contour.
W L'angle final définit la zone d'usinage au point final du
contour.
