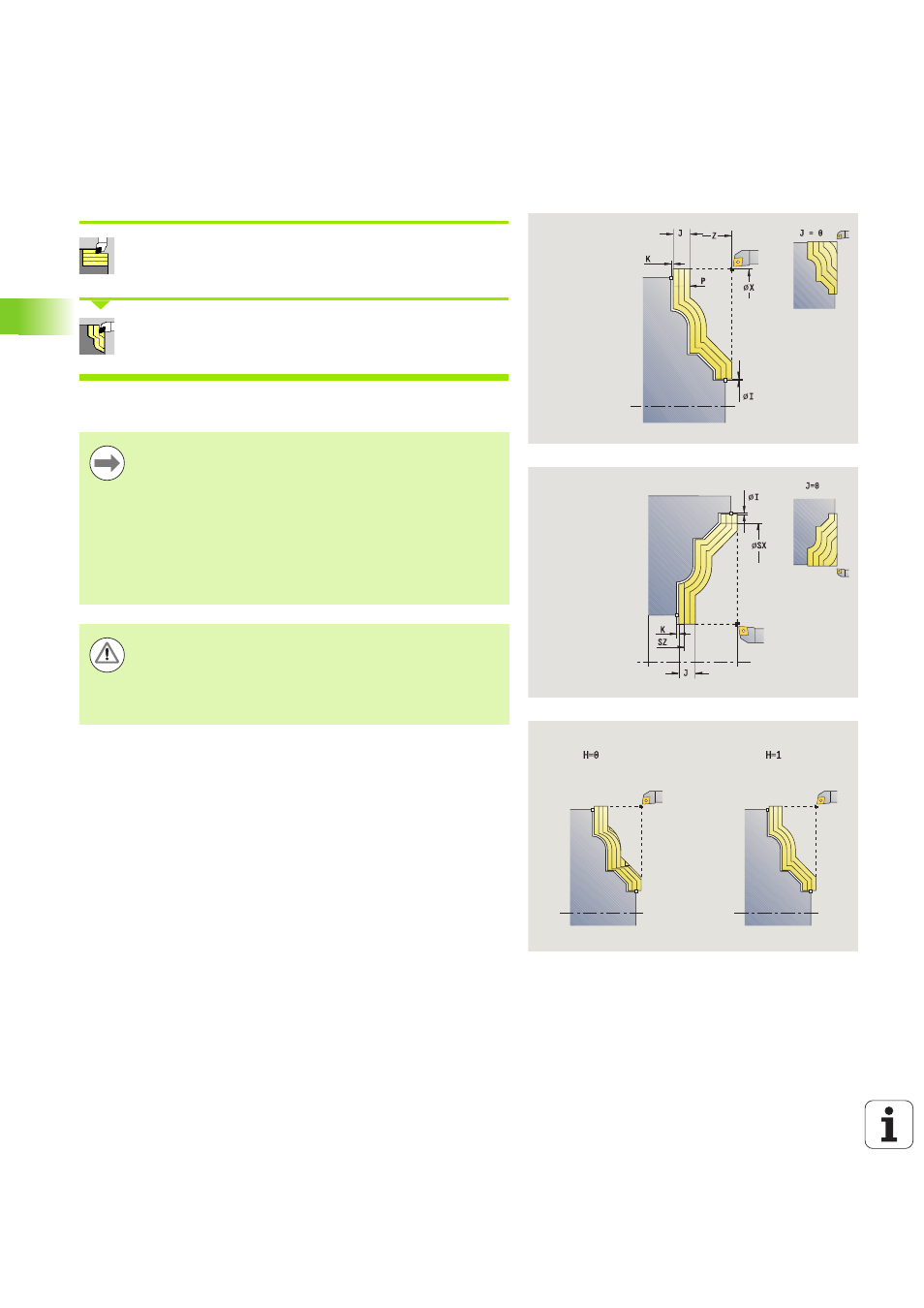

196 Mode Teach-in
4.4 Cy
cles Multipasses
ICP transversale parallèle au contour
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner Multipasses transversales ICP
parallèles au contour
Le cycle exécute une ébauche parallèle au contour dans la zone
définie.
 Le cycle fait l'ébauche parallèle au contour en fonction
de la surépaisseur pièce brute J et du type de passes
H
:
 J=0: zone définie par „X, Z“ et le contour ICP en
tenant compte des surépaisseurs.
 J\>0 : zone décrite par le contour ICP (plus
surépaisseur) et la surépaisseur de la pièce brute J.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
Attention ! Risque de collision !
Surépaisseur de la pièce brute J\>0 : utilisez la passe la
plus petite comme profondeur de passe P si la passe
maximale dans le sens longitudinal diffère de celle dans le
sens transversal en raison de la géométrie de la dent.
Paramètres du cycle
X, Z
Point de départ
FK Pièce finie ICP: nom du contour à usiner
P Profondeur de passe - dépend de „J“
 J=0 : P désigne la profondeur de passe maximale. Le
cycle réduit la profondeur de passe si celle qui est
programmée est impossible dans le sens transversal ou
longitudinal en raison de la géométrie de la dent.
 J\>0 : P est la profondeur de passe. Celle-ci est utilisée
dans le sens longitudinal et transversal.
H Type de passe d'usinage – le cycle usine
 0: avec profondeur d'usinage constante
 1: avec passes équidistantes
I, K Surépaisseur X, Z
J Surépaisseur de la pièce brute – le cycle usine
 J=0: à partir de la position de l'outil
 J\>0 : zone définie par la surépaisseur de la pièce brute
HR Définir la direction d'usinage principal
