5.13 Contours sur enveloppe dans
smart.Turn
Dans smart.Turn, ICP permet d'usiner les contours suivants avec l'axe C:
 des contours complexes, définis avec divers éléments de contour
 des figures
 Perçages
 Motifs de figures ou de perçages

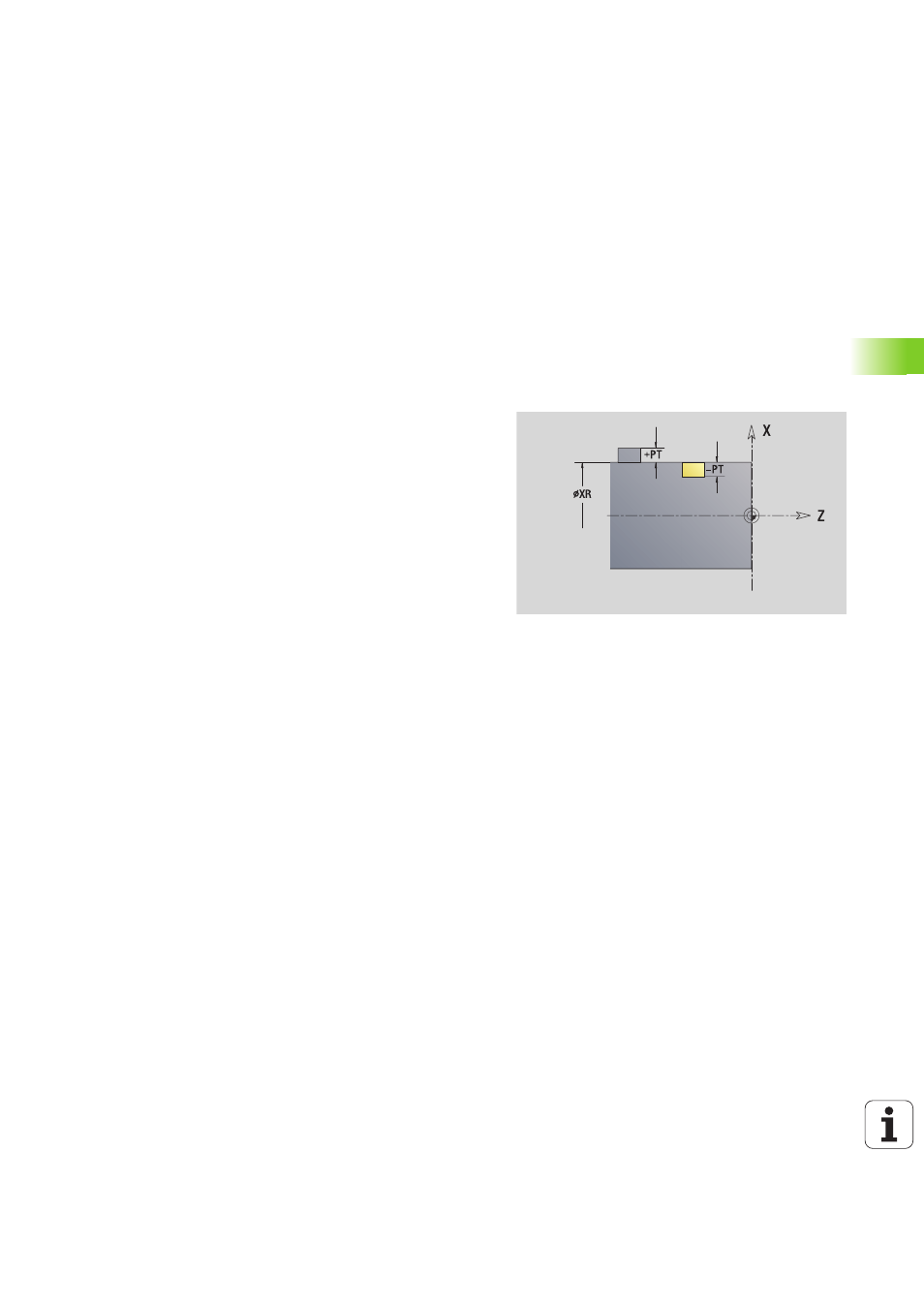

Données de référence, enveloppe
Après les données de référence, le contour est défini à l'aide de
différents éléments de contour : Voir "Eléments de contour sur
l'enveloppe" à la page 420.
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427). Le diamètre de référence
est utilisé pour convertir la cotation angulaire en cotation cartésienne.
L'éditeur ICP génère :
 l'identifiant de section ENVELOPPE avec le paramètre "Diamètre de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G309 en fin de description de contour ou après la figure.
Paramètres des fraisages
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence
