306 Mode Teach-in
4.7 Cy
cles de perçag
e

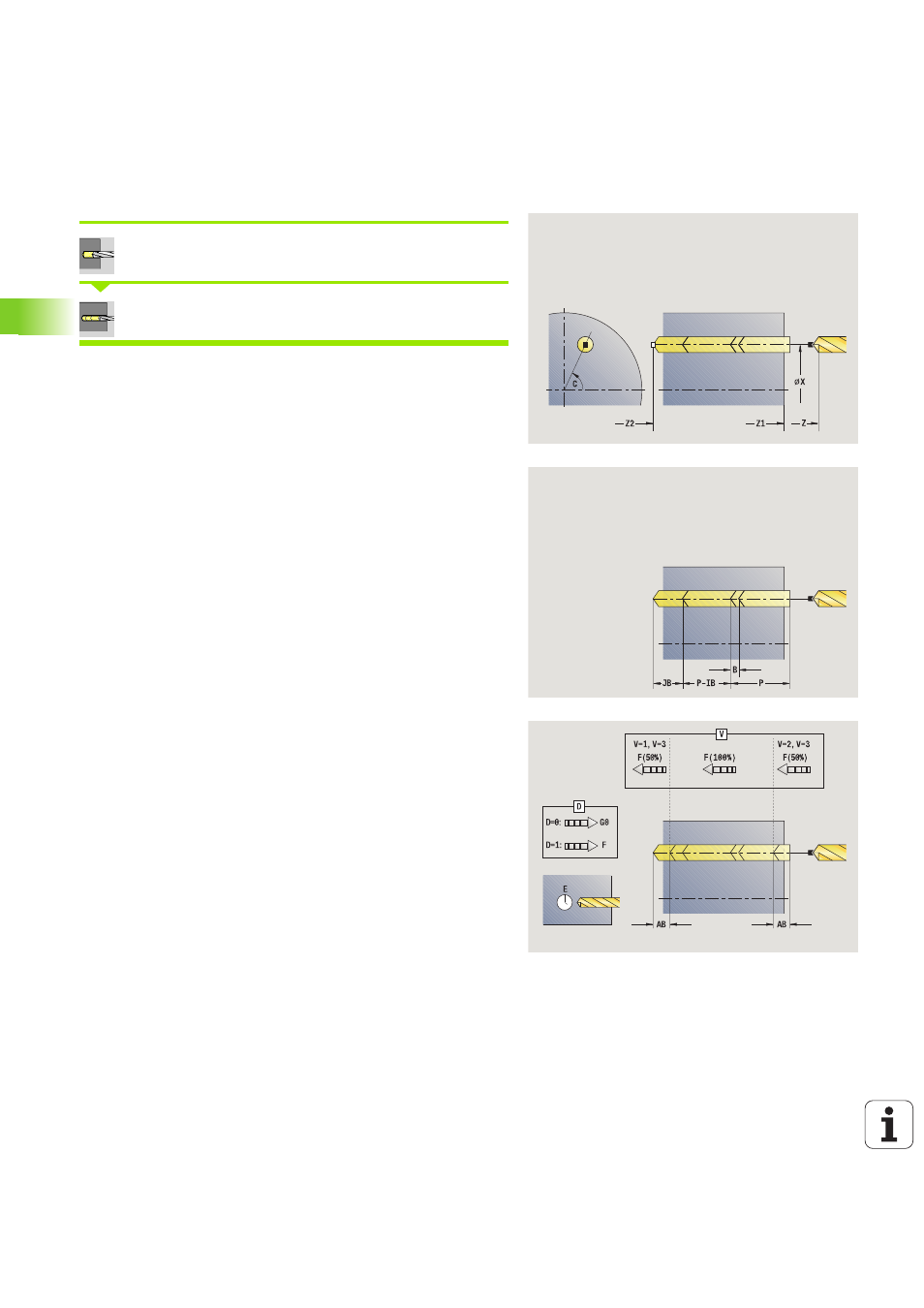

Perçage profond axial
Sélectionner Percer
Sélectionner Perçage profond axial
Le cycle exécute un perçage en plusieurs passes sur la face frontale.
Après chaque passe, le foret se dégage, puis se positionne à la
distance de sécurité après temporisation. Vous définissez la première
passe de perçage avec 1ère profondeur de perçage.Profondeur de
perçage?
A chaque nouvelle passe, celle-ci diminue de la valeur de
réduction , sachant que la profondeur de perçage min. ne sera pas
dépassée.
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C)
Z1 Point de départ du perçage (par défaut: perçage à partir de
„Z“)
Z2 Point final du perçage
P 1ère profondeur de perçage (par défaut : perçage sans
interruption)
IB Valeur de réduction (par défaut: 0)
JB Profondeur perçage min. (par défaut: 1/10 de P)
B Distance retrait (par défaut: retrait au „point initial du
trou“)
E Temporisation pour casser les copeaux en fin de trou
(par défaut : 0)
D Retrait - Vitesse de retrait et plongée à l'intérieur du
perçage (par défaut: 0)
 0: Avance rapide
 1 Avance d'usinage
AB Prof. de pointage et dégagement (défaut: 0)
V Variantes pour pointage et dégagement (défaut: 0)
 0: sans réduction de l'avance
 1: réduction de l'avance en fin de perçage
 2: réduction de l'avance en début de perçage
 3: réduction de l'avance en début et fin de perçage
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
SCK Distance de sécurité (voir page 142)
