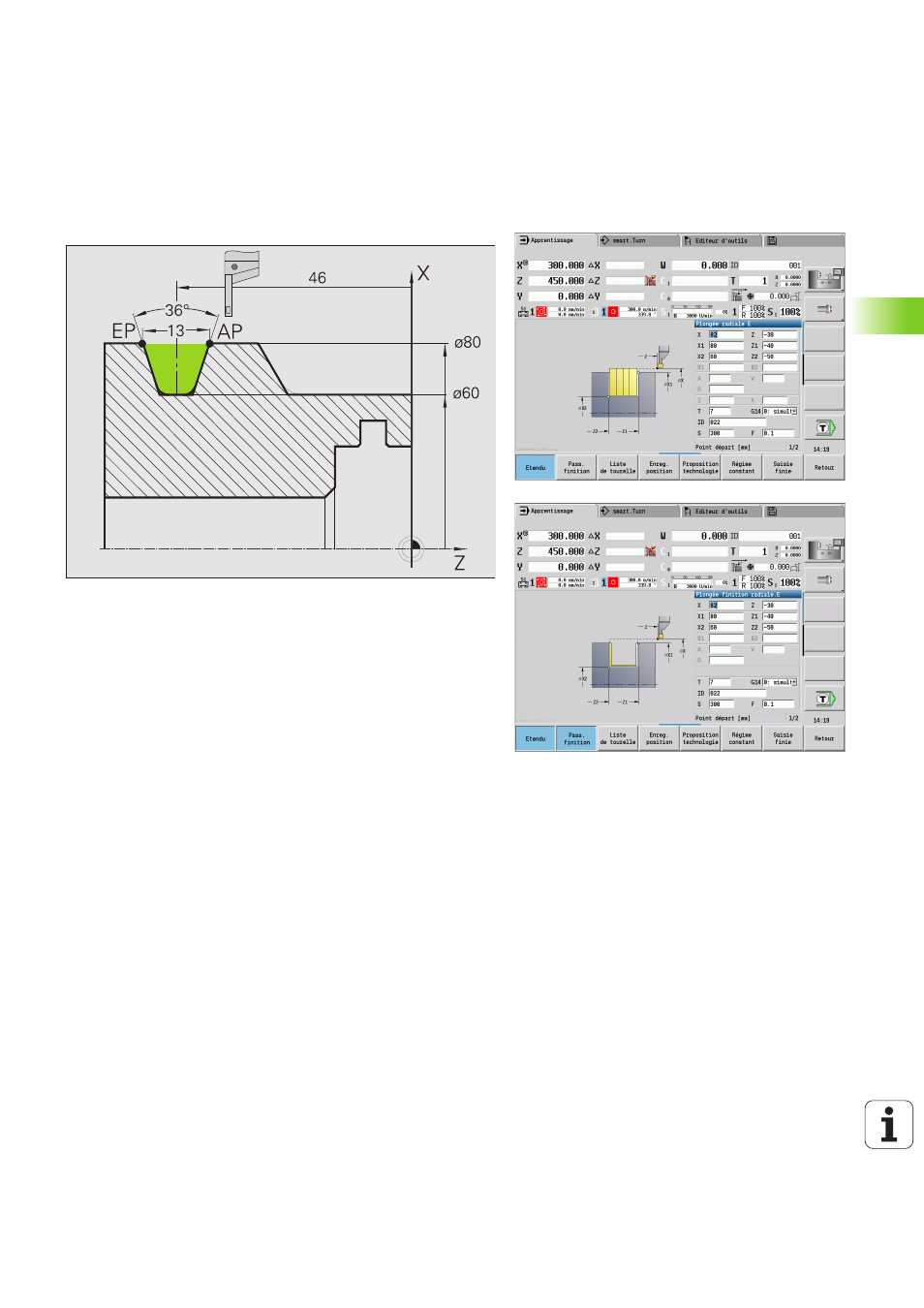

Exemples de cycles de gorges
Gorge extérieure
L'usinage est réalisé avec Gorges radiales - Etendu en tenant
compte des surépaisseurs. A l'étape suivante, l'outil effectue la
finition de la partie de contour avec Gorges radiales (finition) -
Etendu
.
Le „mode Etendu“ réalise les arrondis dans le fond du contour et les
pentes en début et fin du contour.
Tenez compte des paramètres Point de départ du contour X1, Z1
et Point final du contour X2, Z2. Ils sont déterminants pour
l'usinage et le sens de prise de passe – ici, usinage extérieur et passe
„dans le sens –Z“.
Données d'outils
 Outil de tournage (pour usinage extérieur)
 TO = 1 – orientation d'outil
 SB = 4 – Largeur de la dent (4 mm)
