HEIDENHAIN CNC PILOT 640 517
7.
2 Edit
e
ur d'outils

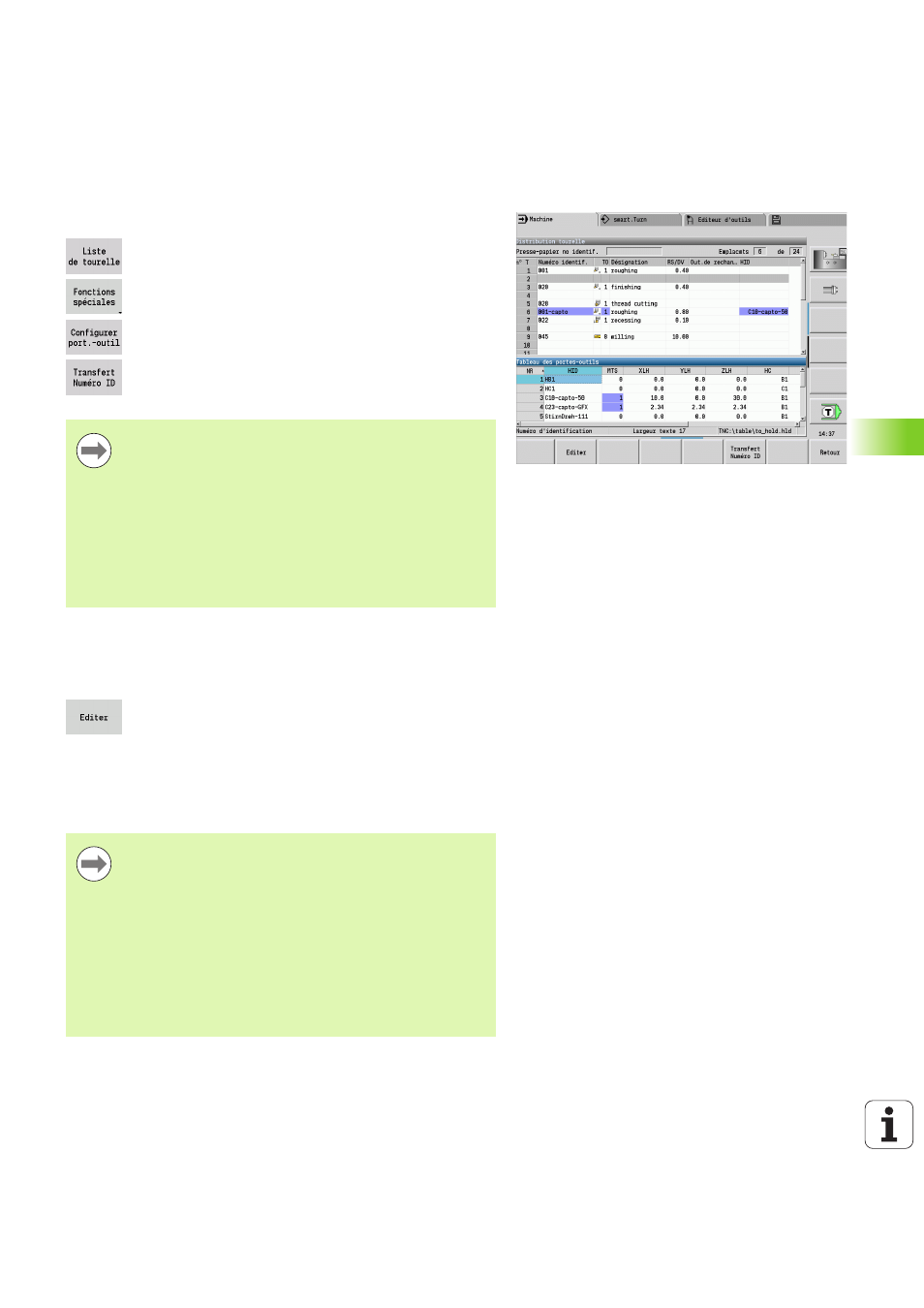

Configurer des porte-outils pour les systèmes de changements
manuels
Configurer des systèmes de changement manuel dans la tourelle :
 Choisir la composition de la tourelle : appuyer sur la
softkey "Liste de la tourelle"
 Sélectionner un emplacement libre dans la tourelle et
appuyer sur la softkey "Fonctions spéciales"
 Ouvrir le tableau des porte-outils : appuyer sur la
softkey "Config. port.-outil"
 Sélectionner le porte-outil et appuyer sur la softkey
"Mémoriser ID"
Sélectionner le système de changement manuel dans les
données d'outils
Définir l'outil comme outil à changement manuel dans le formulaire de
données d'outil :
 Ouvrir le formulaire de données d'outils : appuyer sur
la softkey "Editer"
 Sélectionner MTS 1: OUTIL À CHANGEMENT MANUEL sur
la troisième page du formulaire
 Valider la saisie : appuyer sur la softkey "Mémoriser"
Si vous avez configuré un porte-outil pour un système de
changement manuel dans la tourelle, les trois premiers
champs des lignes correspondantes apparaissent en
couleur.
La softkey "Supprimer porte-outil" vous permet de retirer
un porte-outil d'un système de changement manuel.
Dans la tourelle, vous ne pouvez configurer que le type de
porte-outil MTS 1 (système de changement manuel). Pour
un type de porte-outil MTS 0 (porte-outil standard), la
commande émet un message d'erreur.
Si vous définissez un outil comme système à changement
manuel, le champ type d'outil (symbole outils) de la liste
d'outils est en surbrillance en couleur.
Vous ne devez pas sélectionner un porte-outil HID (champ
vide) avec des outils à changement manuel. La
correspondance du porte-outil avec l'outil est disponible
dans la composition de la tourelle. Un système de
changement manuel doit avoir été configuré à
l'emplacement correspondant dans la tourelle.
Les valeur MTS saisies doivent avoir la même affectation
pour les outils multi-coupes.
