HEIDENHAIN CNC PILOT 640 167
4.4 Cy
cles Multipasses

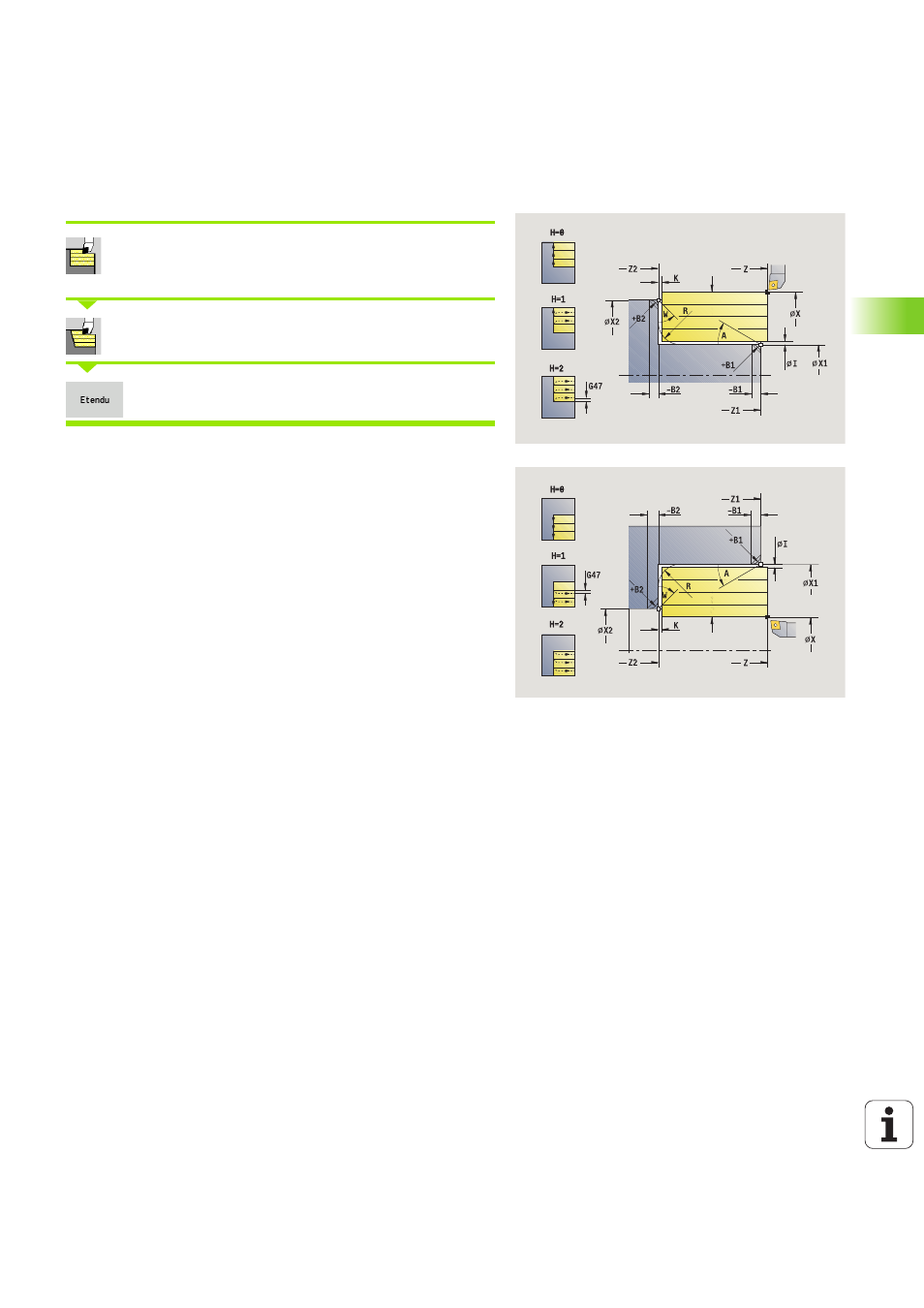

Multipasses longitudinales – Etendu
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner Multipasses longitudinales
Activer la softkey Etendu
Le cycle ébauche la zone définie par le point de départ et le premier
point du contour
/point final Z2 en tenant compte des
surépaisseurs.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
P Profondeur de passe: passe max.
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage : 0° <= W < 90°)
R Arrondi
I, K Surépaisseur X, Z
H Lissage du contour
 0: à chaque passe
 1: à la dernière passe
 2: pas de lissage
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B\>0 : rayon d'arrondi
 B<0 : largeur du chanfrein
BP Durée de pause : intervalle de temps pendant lequel le
mouvement d'avance est interrompu. L'interruption
d'avance (intermittente) permet de briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à la pause
suivante. L'interruption d'avance (intermittente) permet
de briser le copeau.
