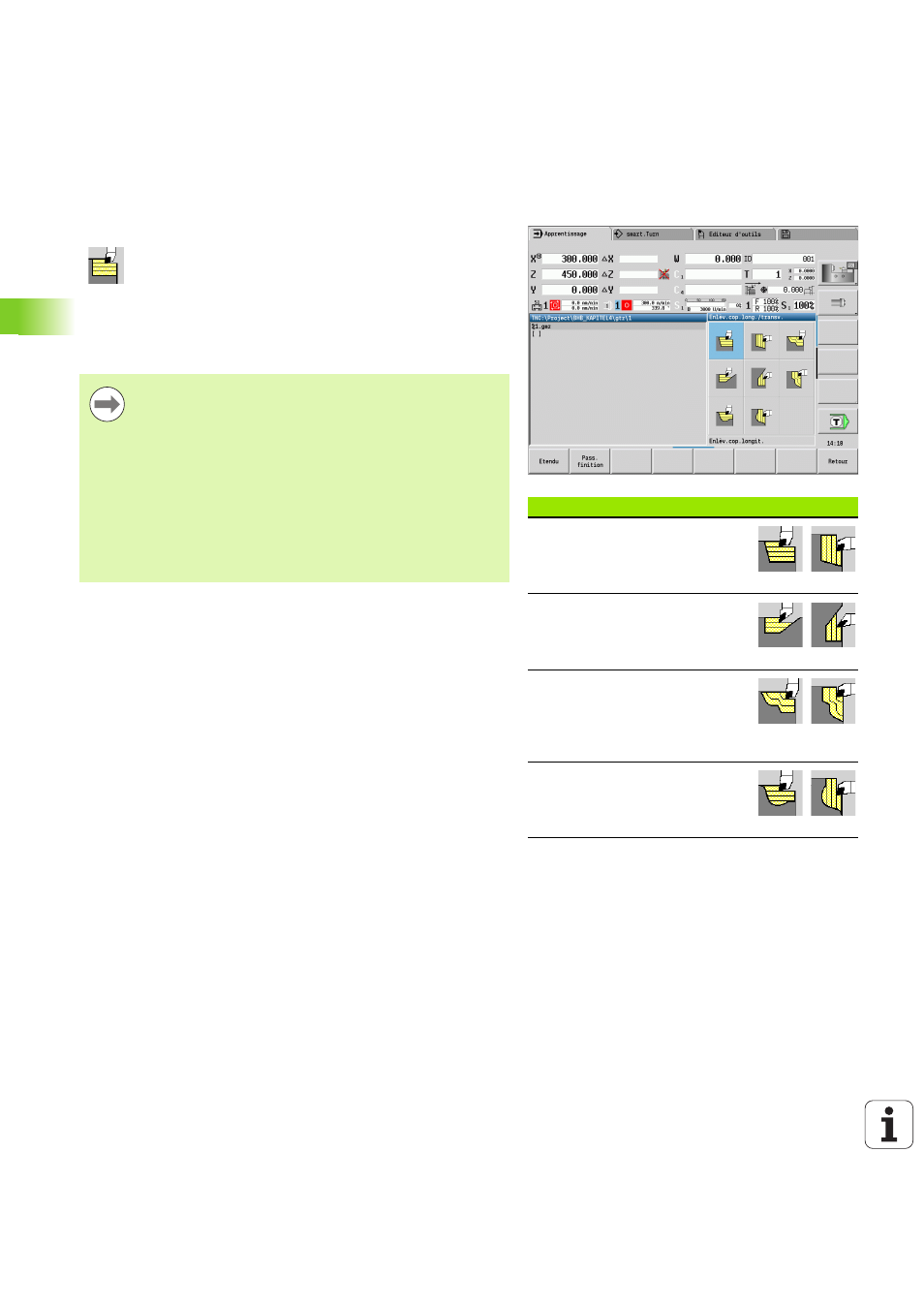

160 Mode Teach-in
4.4 Cy
cles Multipasses
4.4 Cycles Multipasses
Sens d'usinage et de prise de passe pour les cycles multipasses
La CNC PILOT calcule le sens d'usinage et de la prise de passe à l'aide
des paramètres de cycle.
 Monde normal : les paramètres "Point de départ X, Z" ("position
actuelle de l'outil" en mode manuel) et "Départ du contour X1/Départ
du contour Z2" jouent un rôle déterminant.
 Mode étendu : les paramètres "Point de départ du contour X1, Z1"
et "Point final du contour X2, Z2" jouent un rôle déterminant.
 Cycles ICP : les paramètres "Point de départ X, Z" (position actuelle
de l'outil en mode manuel) et "Point de départ du contour ICP" jouent
un rôle déterminant.
Cycles Multipasses Symbole
Multipasses longitudinales/
transversales
cycle d'ébauche et de finition pour
contours simples
Plongée longitudinale/
transversale
cycle d'ébauche et de finition pour
contours de plongée simples
Contour parallèle ICP
longitudinal/transversal
Cycle d'ébauche et de finition pour
tout type de contour (lignes de
coupe parallèles à la pièce finie)
Mulitpasses ICP longitudinales/
transversales
Cycle d'ébauche et de finition pour
tout type de contour
Les cycles Multipasses permettent l'ébauche et la finition
de contours simples en mode Normal et de contours
complexes en mode Etendu.
Les cycles multipasses ICP permettent de traiter des
contours qui ont été décrits avec l'éditeur ICP, voir
"Contours ICP" à la page 376.
 Répartition des passes : La CNC PILOT calcule une
passe <=profondeur de passe P. Toute passe de
finition est évitée.
 Surépaisseurs : elles sont prises en compte en "mode
étendu".
 Correction du rayon de la dent : elle est exécutée.
 Distance de sécurité après une passe
 Mode normal: 1 mm
 Mode étendu : il est paramétré séparément pour les
usinages intérieurs et extérieurs (voir "Liste des
paramètres utilisateur" à la page 547)
