524 Base de données d'outils et base de données technologiques
7.
3 Données d'outils

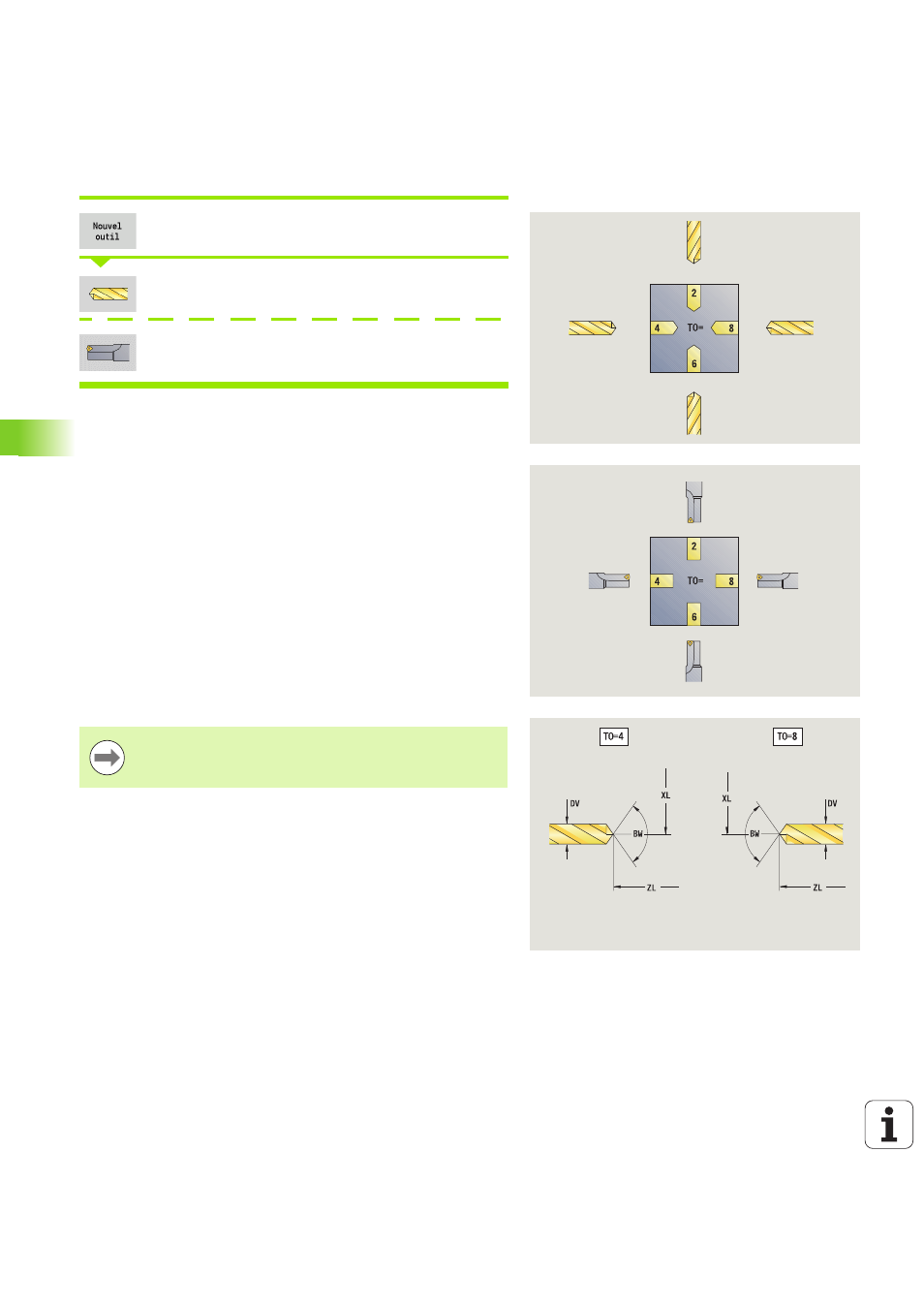

Foret hélicoïdal et à plaquettes
Sélectionner un nouvel outil
Sélectionner les outils de perçage
pour les forets à plaquettes, choisir le dialogue foret à
plaquettes
Les dessins d'aide indiquent les dimensions des outils.
Paramètres spéciaux pour foret hélicoïdal
DV
Diamètre du foret
BW Angle de perçage : angle de pointe du foret
AW Outil tournant : ce paramètre définit, pour les forets et les
tarauds, si les fonctions auxiliaires doivent être générées pour
la broche principale ou l'outil tournant, dans la programmation
des cycles.
 0 : outil fixe
 1 : outil tournant
NL Longueur utile
RW Angle de position : écart par rapport au sens d'usinage
principal (plage angulaire : –90° à +90°)
AX Longueur en saillie en X
FH Hauteur du mandrin de serrage
FD Diamètre du mandrin de serrage
Autres paramètres d'outils : voir page 518.
Pour un perçage avec „vitesse de coupe constante“, la
vitesse de rotation broche est calculée à l'aide du
diamètre de perçage (DV)
.
