384 Programmation ICP
5.4 Créer des cont
ours ICP
5.4 Créer des contours ICP
Un contour ICP est constitué d'une suite d'éléments de contours.
Vous construisez un contour en insérant les éléments qui le compose
les uns après les autres. Le point de départ doit être défini avant de
décrire le premier élément. Le point final du contour est défini par le
point-cible du dernier élément de contour.
Les éléments de contour/contours partiels choisis s'affichent
immédiatement. Vous adaptez l'affichage avec les fonctions de zoom
et de décalage.
Le principe suivant est valable pour tous les contours ICP,
indépendamment du fait qu'ils soient utilisés dans les programmes-
cycles ou dans smart.Turn, pour des opérations de tournage ou de
fraisage.
Programmer un contour ICP
S'il s'agit d'un contour nouvellement créé, la CNC PILOT vous
demande d'abord les coordonnées du point de départ du contour.
Eléments de contour linéaires : choisissez le sens de l'élément à
l'aide du symbole du menu et précisez ses cotes. Pour des droites
horizontales et verticales, la saisie des coordonnées X ou Z n'est pas
nécessaire lorsqu'aucun élément non résolu n'est présent.
Eléments de contour circulaires : sélectionnez le sens de rotation de
l'arc de cercle du symbole du mesure et précisez les cotes de l'arc de
cercle.
Une fois l'élément de contour sélectionné, entrez les paramètres
connus. La CNC PILOT calcule les paramètres non définis à partir des
données des éléments de contour adjacents. En règle générale, vous
pouvez programmer les éléments de contour tels qu'ils sont cotés sur
le plan.
Lorsque vous programmez des éléments linéaires ou circulaires, le
point de départ
s'affiche pour votre information, mais il ne peut pas
être édité. Le point de départ correspond au point final du dernier
élément.
Vous commutez par softkey entre le menu droites et le menu arc de
cercle. Vous choisissez les éléments (chanfrein, arrondi,
dégagements) avec les touches du menu.

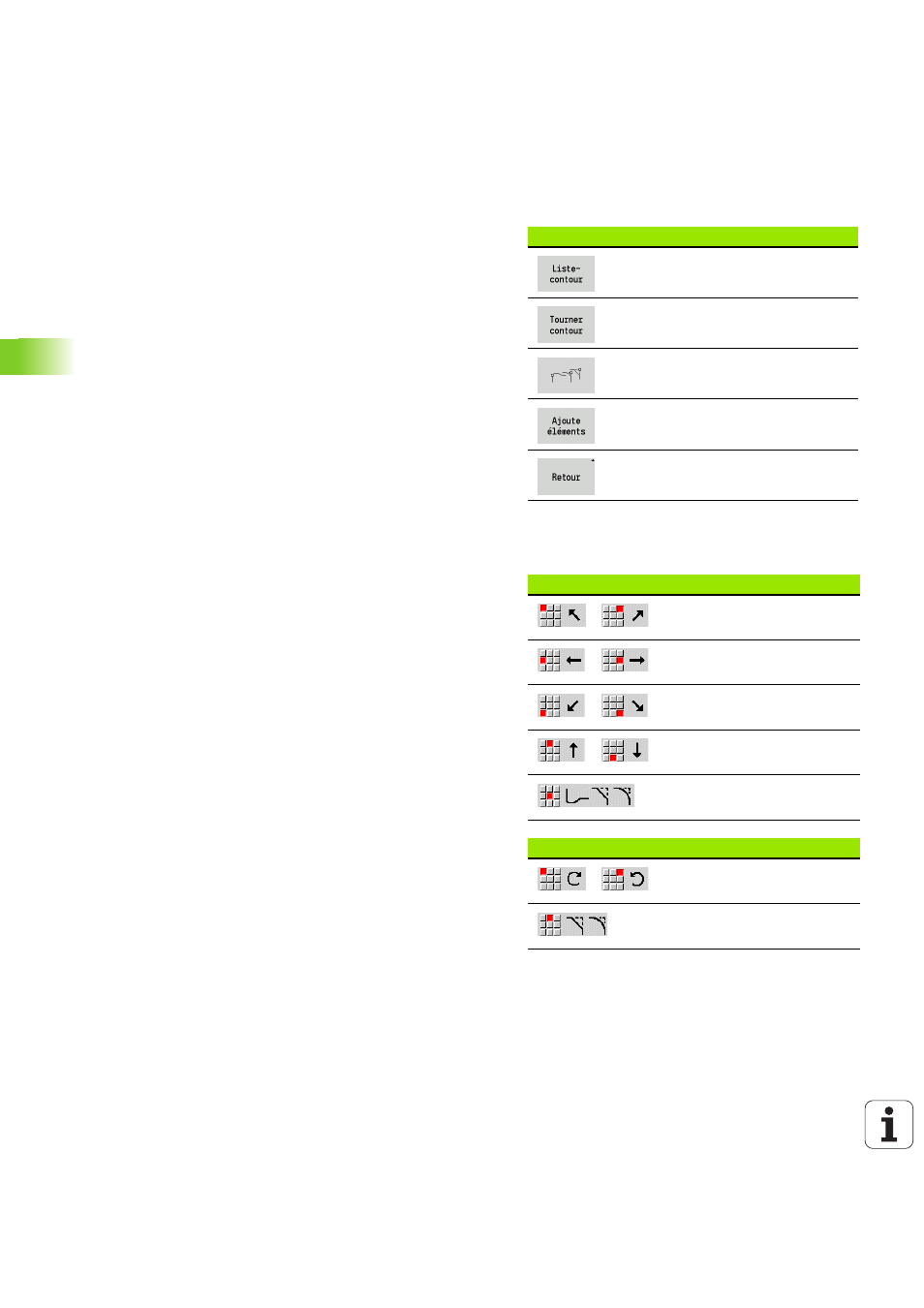

Softkeys dans l'éditeur ICP - Menu principal
Ouvre le dialogue de sélection de
fichier des contours ICP.
inverse le sens de définition du
contour.
Insertion ultérieure d'éléments de
forme
Ajoute un élément au contour
existant.
Revient dans la boîte de dialogue
appelée par l'éditeur ICP.
Eléments de menu Menu Droites
Droite avec angle dans le
quadrant affiché
Droite horizontale dans la
direction indiquée
Droite avec angle dans le
quadrant affiché
Droite verticale dans la
direction indiquée
Appeler le menu des
éléments de forme
Eléments de menu du men Arc de cercle
Arc de cercle dans le sens de
rotation indiqué
Appeler le menu des
éléments de forme
