.8 Données d'outils
1.8 Données d'outils
La CNC PILOT a besoin de données d'outils pour pouvoir positionner
les axes, calculer la compensation du rayon du tranchant, déterminer
la répartition des passes dans les cycles (etc.).
Longueurs d'outil
Toutes les valeurs de position programmées et affichées se réfèrent
à la distance qui sépare la pointe de l'outil du point zéro pièce. En
interne, le système ne connaît toutefois que la position absolue du

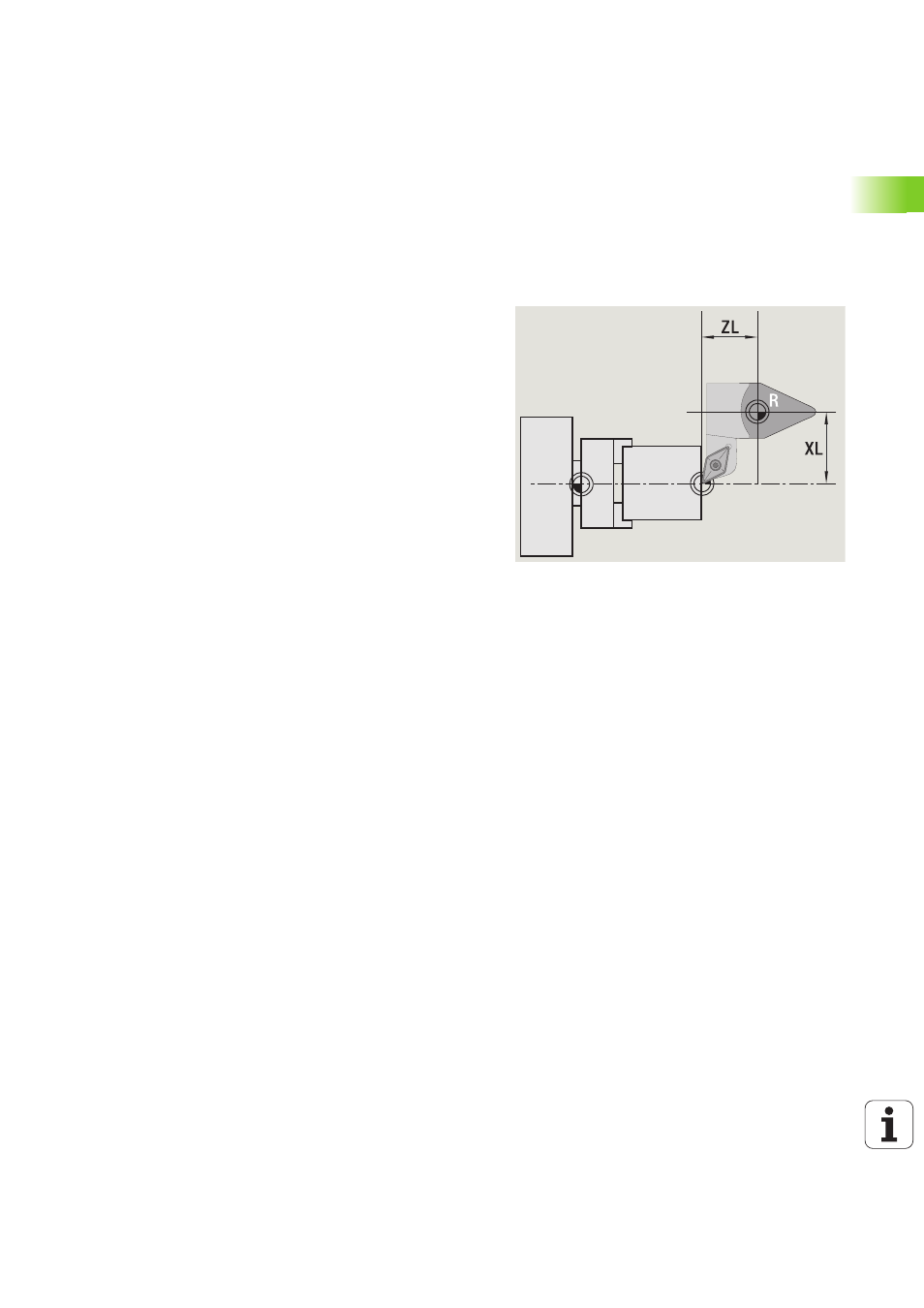

porte-outil (chariot). La CNC PILOT a besoin des cotes XL et ZL (voir
figure) pour déterminer et afficher la position de la pointe de l'outil.
Corrections d'outils
Le tranchant de l'outil s'use pendant l'usinage. Pour compenser cette
usure, la CNC PILOT applique des cotes de correction. Les valeurs de
correction sont gérées indépendamment des cotes de longueur. Le
système additionne ces valeurs aux cotes de longueur.
