446 Programmation ICP
5.13 Cont
ours sur en
v
e
loppe dans smar
t.T
u
rn

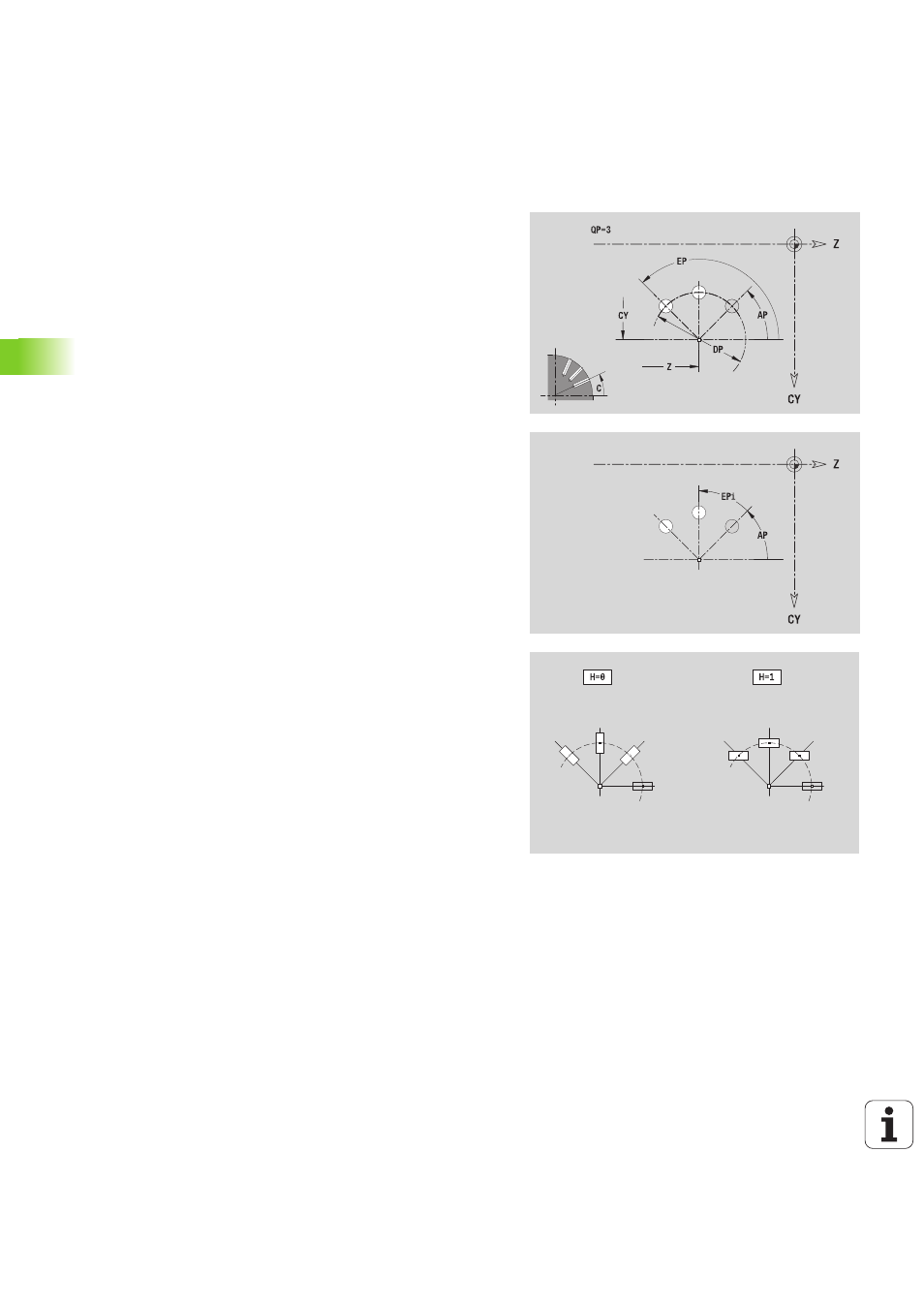

Motif circulaire sur enveloppe
Données de référence: (voir "Données de référence, enveloppe" à la
page 437)
Données de référence, enveloppe
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence
Paramètres du motif
Z
Centre du motif
CY Centre du motif comme cote de segment (référence :
diamètre XR)
C Centre du motif (angle)
QP Nombre de points du motif
DR Sens de rotation (par défaut: 0)
 DR = 0, sans EP: répartition sur un cercle entier
 DR = 0, avec EP: répartition sur un arc de cercle
 DR = 0, avec EPi: le signe de EPi détermine le sens (EPi 0:
sens horaire).
 DR = 1, avec EP: sens horaire
 DR = 1, avec EPi: sens horaire (le signe de EPi est sans
importance)
 DR = 2, avec EP: sens anti-horaire
 DR = 2, avec EPi: sens anti-horaire (le signe de EPi est sans
importance)
DP Diamètre du motif
AP Angle de départ (par défaut: 0°)
