HEIDENHAIN CNC PILOT 640 433
5.12 Cont
ours sur f
a
ce fr
ontale dans smar
t.T
u
rn

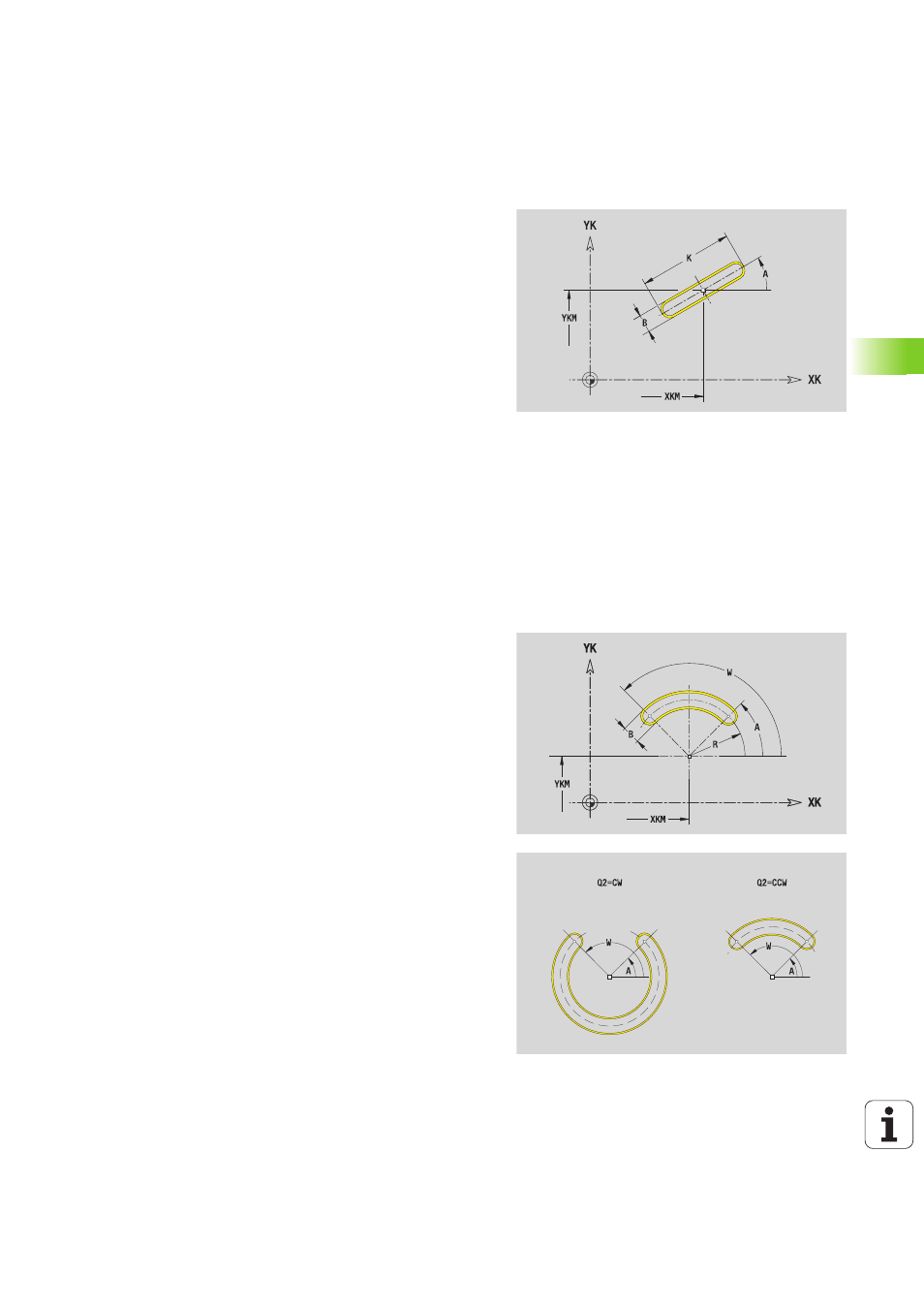

Rainure linéaire sur face frontale
La cote de référence ZR peut être déterminée avec la fonction
"Choisir plan de référence" (voir page 427).
ICP génère:
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G301 avec les paramètres de figure.
 un G309.
Rainure circulaire sur la face frontale
La cote de référence ZR peut être déterminée avec la fonction
"Choisir plan de référence" (voir page 427).
ICP génère:
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G302 ou G303 avec les paramètres de figure.
 un G309.
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
Paramètres de la figure
XKM, YKM Centre de figure (coordonnées cartésiennes)
A
Position angulaire (Réf.: axe XK)
K Long.
B Largeur
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
Paramètres de la figure
XKM, YKM Centre de figure (coordonnées cartésiennes)
A
Angle départ (Réf.: axe XK)
W Angle final (Réf.: axe XK)
R Rayon de courbure (référence: centre de la rainure)
Q2 Sens de rotation
 CW
 CCW
B Largeur
