Analog Way Di-VentiX - DVX8022 - Manuel (Page 94)

Chapitre 3 : MODE OPÉRATOIRE (suite) Di-VentiX™
PAGE 94
3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-5. MODE SOFT-EDGE INTÉGRÉ (suite)
13) Utilisation des effets PIP et double PIP en mode soft-edge:
13-1) Mémorisez les frames (jusqu'à 3). Les sources utilisées pour mémoriser une frame doivent être Extend
(utilisez le freeze pour les images en mouvement). Pour plus de détails sur la mémorisation des frames:
voir section 5-2.
13-2) Sélectionnez une touche User effect, sélectionnez l'effet PIP ou double PIP, puis effectuez tous les
réglages.
13-3) Cliquez sur TAKE: la frame est alors affichée et les 2 touches BLACK sont allumées. Pour changer de
frame: cliquez sur l'onglet Effect, ensuite cliquez sur l'onglet Background & inlay et sélectionnez la
frame souhaitée. Effectuez les réglages de PIP (taille, position...) dans l'onglet Effects.
13-4) Pour afficher les PIP: Présélectionnez une source sur la rangée main et/ou preview et cliquez sur TAKE:
les sources sont alors affichées dans des PIP avec la frame située en arrière plan.
NOTE: Pour changer de source dans un PIP: sélectionnez une nouvelle source sur la rangée correspondante et
cliquez sur TAKE.
Pour enlever un PIP: sélectionnez la touche black de la rangée correspondante et cliquez sur TAKE.
13-5) Cliquez sur TAKE pour arrêter l'effet: l'appareil affiche alors la source qui été affichée avant d'effectuer
l'effet.

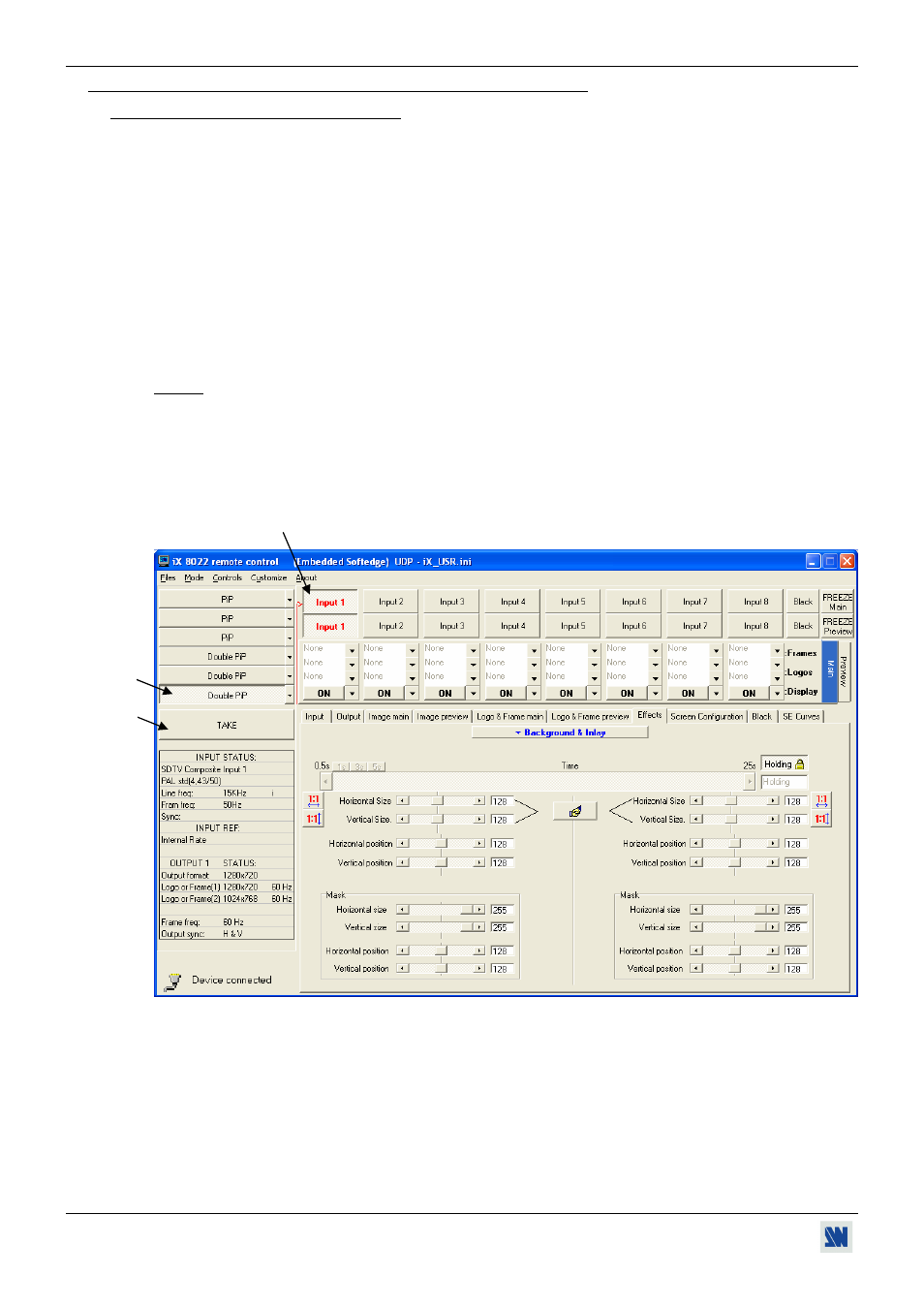

Figure 87
13-2
13-3
13-4
