Di-VentiX™ Chapitre 2 : RACCORDEMENTS (suite)
PAGE 75
2-1. RACCORDEMENTS DU Di-VentiX (suite)
2-1-1. ENTRÉES UNIVERSELLES INFORMATIQUE ET VIDÉO (suite)
SOURCES VIDÉO COMPOSITE:
Le signal Vidéo Composite, aussi appelé COMPOSITE ou VIDÉO, est disponible sur la plupart des appareils
vidéo (Magnétoscope, DVD, Caméra…), mais c’est aussi celui qui à la moins bonne qualité d’image. Le standard
vidéo de ce signal peut être PAL, SECAM ou NTSC. Le signal est transmit par un simple câble coaxial, et se
raccorde aux appareils vidéo par un connecteur RCA ou BNC.

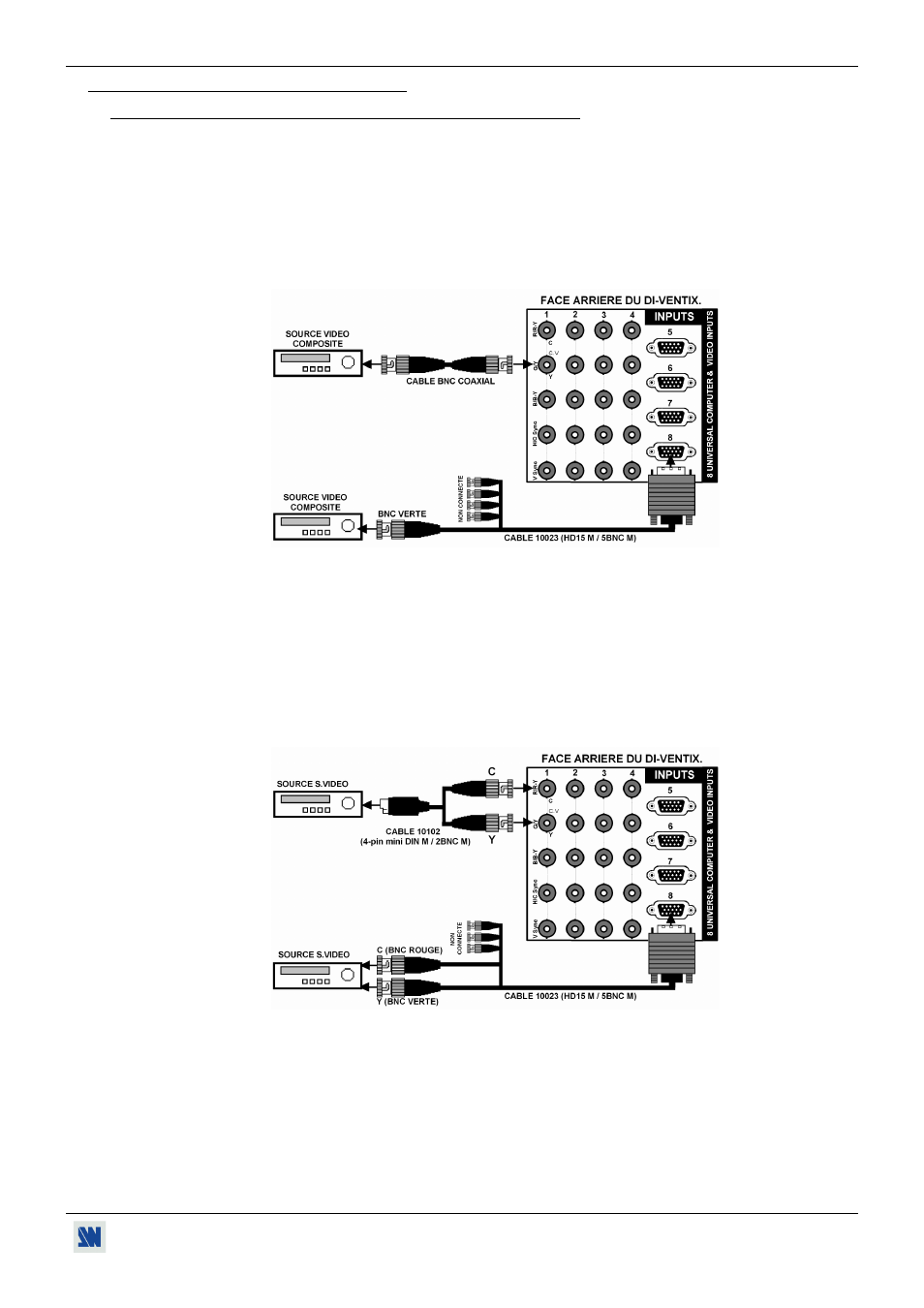

Pour les entrées 1 à 4: raccordez un câble BNC coaxial entre vos sources vidéo Composite et les connecteurs BNC
C.V (G/Y) de l'appareil.
Pour les entrées 5 à 8: raccordez un câble HD15 vers BNC entre les connecteurs HD15 de l'appareil et vos sources
vidéo Composite comme ci-dessous:
Figure 54
SOURCES S.VIDEO:
Le signal S.VIDEO, aussi appelé Y/C, HI-8 ™ , ou S.VHS ™ , est disponible sur les lecteurs de DVD et sur les
magnétoscopes haute qualité (S.VHS). Les informations de Luminance (Y) et de Chrominance (C) du signal
S.VIDEO sont transmis séparément (sur 2 fils), donnant ainsi une qualité d’image supérieure à celle du signal Vidéo
Composite. Le connecteur standard, est un connecteur Mini-DIN 4, aussi appelé connecteur Oshiden
™ .
Pour les entrées 1 à 4: raccordez un câble BNC vers mini DIN 4 entre vos sources S.VIDEO et les connecteurs BNC
Y (G/Y) et C (R/R-Y) de l'appareil.
Pour les entrées 5 à 8: raccordez un câble HD15 vers BNC entre les connecteurs HD15 de l'appareil et les sources
S.VIDEO comme ci-dessous:
Figure 55
