Chapitre 2 : RACCORDEMENTS (suite) Di-VentiX™
PAGE 78

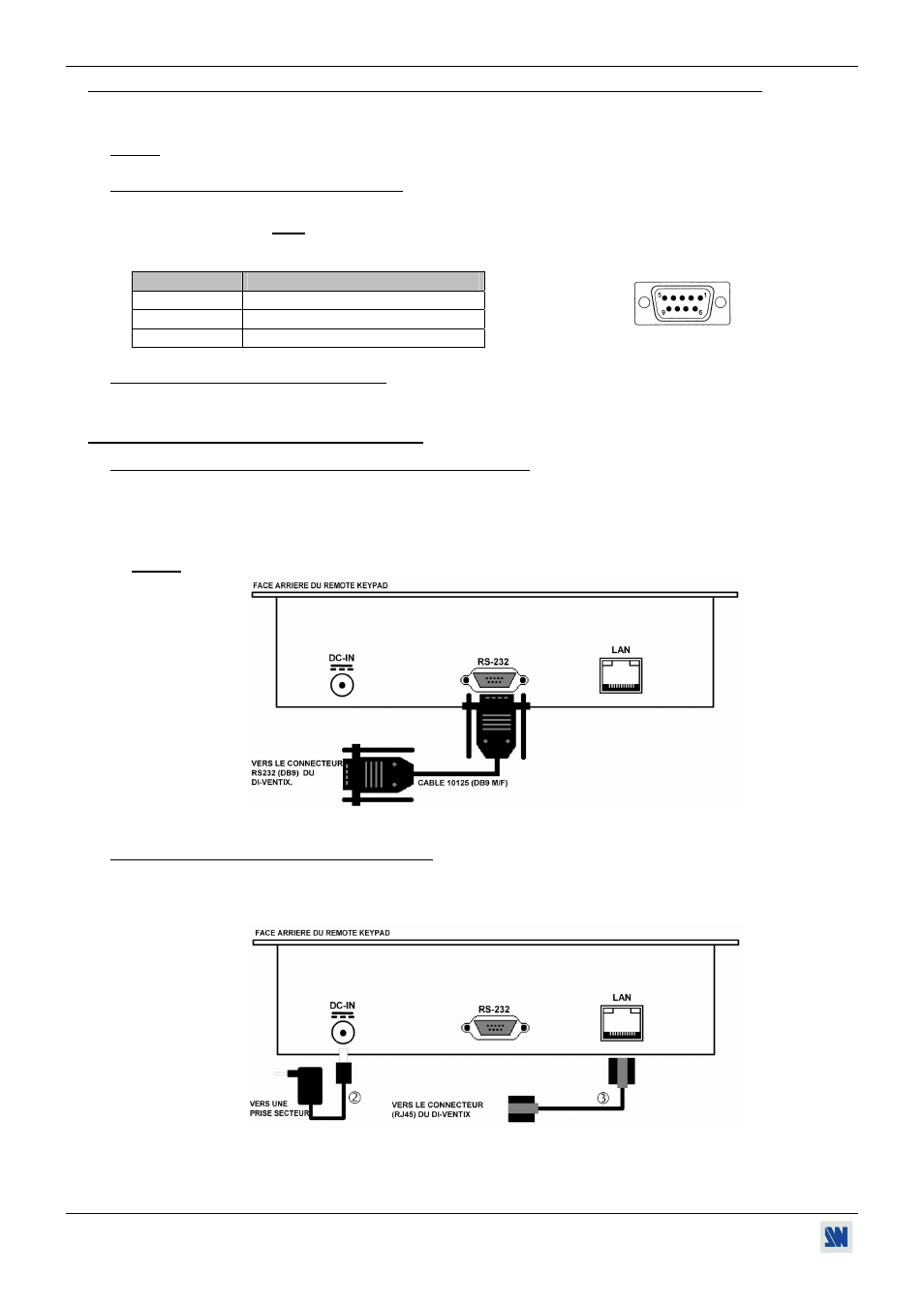

2-2. RACCORDEMENT D'UN APPAREIL DE CONTRÔLE POUR UTILISATION DU LOGICIEL
Le Di-VentiX est livré avec un logiciel de contrôle compatible avec Windows 95 ou supérieur. Ce logiciel permet
d'effectuer tous les réglages par un simple clic de la souris.
NOTE: Utilisez de préférence Windows NT, 2000, ou XP pour les applications avec le port de communication LAN.
2-2-1. RACCORDEMENT AU PORT RS-232
- Raccordez le port série de votre appareil de contrôle au connecteur RS-232 (connecteur DB9 femelle) du Di-
VentiX avec un câble droit (DB9 Femelle / DB9 Male).
- Vitesse de transmission: 9600 bauds, 8 bits de donné, 1 bit stop, pas de bit de parité, pas de contrôle de flux.
- Brochage:
BROCHE N° FONCTIONS
2 TRANSMISSION (Tx)
3 RÉCEPTION (Rx)
5 MASSE (Gnd)
2-2-2. RACCORDEMENT AU PORT LAN
- Raccordez le port LAN (connecteur RJ45) du Di-VentiX à votre réseau en fonction de votre installation.
2-3. RACCORDEMENT DU REMOTE KEYPAD
2-3-1. RACCORDEMENT DU Di-VentiX PAR LE PORT RS-232
Éteignez votre Di-VentiX (interrupteur en face arrière).
Raccordez le connecteur RS-232 (DB9 femelle) de votre Di-VentiX au connecteur DB9 mâle de votre
REMOTE KEYPAD avec le câble droit DB9 M/F fourni.
Allumez votre Di-VentiX (interrupteur en face arrière).
NOTE: Le REMOTE KEYPAD est alimenté par le connecteur DB9 (RS232) du Di-VentiX.
Figure 60
2-3-2. RACCORDEMENT A UN RÉSEAU (LAN)
Raccordez l'alimentation fournie à une prise de courant secteur et au connecteur DC-IN (face arrière du
REMOTE KEYPAD).
Raccordez le REMOTE KEYPAD à votre réseau en fonction de votre installation.
Figure 61
DB9 femelle (face arrière du DVX8022)
