Analog Way Di-VentiX - DVX8022 Manuel d'utilisation
Page 72
Chapitre 1 : INTRODUCTION (suite)
Di-VentiX™
PAGE 72

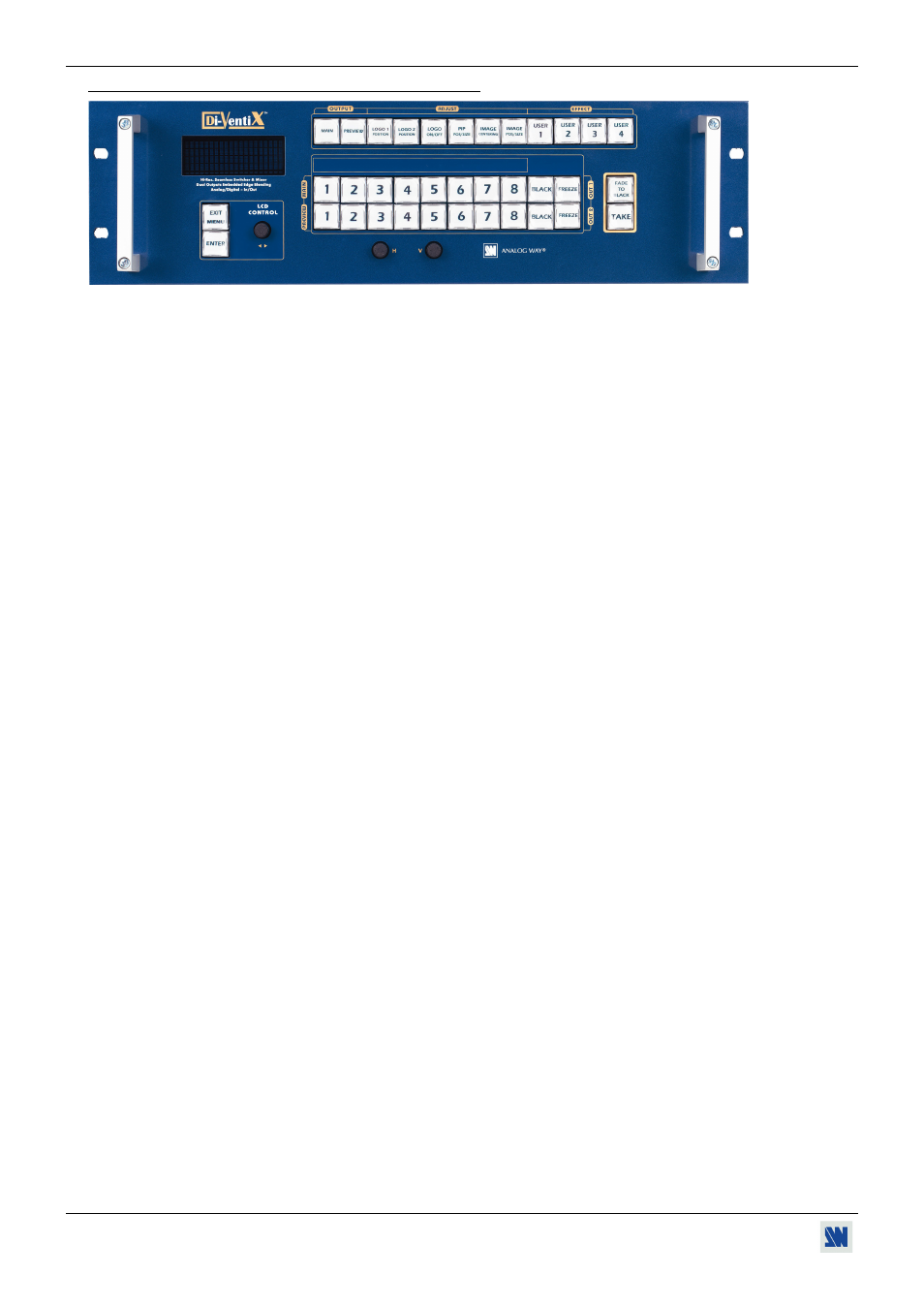

1-6. DESCRIPTION DE LA FACE AVANT DU Di-VentiX
Figure 50
OUTPUT
MAIN / OUT 1:
Sélection de la sortie MAIN / OUTPUT 1 pour les réglages.
PREVIEW / OUT 2:
Sélection de la sortie PREVIEW / OUTPUT 2 pour les réglages.
ADJUST
LOGO 1 position:
Réglage de la position (Horizontale et Verticale) du logo 1. Réglez avec H & V.
LOGO 2 position:
Réglage de la position (Horizontale et Verticale) du logo 2. Réglez avec H & V.
LOGO ON/OFF:
Permet de faire apparaître/disparaître les logos de l'entrée sélectionnée.
PIP pos. / size:
Réglage de la position et de la taille du PIP.
• Premier appui: position. Réglez avec H & V.
• Deuxième appui: taille. Réglez avec H & V.
IMAGE centering:
Positionne automatiquement la source sélectionnée dans la mire de cadrage.
IMAGE pos. / size:
Réglage de la position et de la taille de l'image.
• Premier appui: position. Réglez avec H & V.
• Deuxième appui: taille. Réglez avec H & V.
EFFECT
USER 1:
Sélection de l'effet USER 1.
USER 2:
Sélection de l'effet USER 2.
USER 3:
Sélection de l'effet USER 3.
USER 4:
Sélection de l'effet USER 4.
MAIN / OUT 1
Rangée de touches de sélection pour la sortie MAIN.
1 à 8:
Sélection des entrées.
BLACK:
Sélection de l'écran noir.
FREEZE: Gel
d'image.
PREVIEW / OUT 2
Rangée de touches de sélection pour la sortie PREVIEW.
1 à 8:
Sélection des entrées.
BLACK:
Sélection de l'écran noir.
FREEZE: Gel
d'image.
TAKE:
Commute l'entrée sélectionnée du PREVIEW sur la sortie MAIN avec l'effet sélectionné.
FADE TO BLACK:
Commuter la sortie MAIN au noir par un fondu enchaîné.
H: Réglage
horizontal.
V: Réglage
vertical.
LCD CONTROL
EXIT/MENU:
Permet de commuter entre les modes état et réglage.
ENTER:
Permet de valider une fonction.
:
Permet de se déplacer à travers les menus.
