Chapitre 3 : MODE OPÉRATOIRE (suite) Di-VentiX™
PAGE 100
3-2. FONCTIONNEMENT AVEC LA FACE AVANT DU Di-VentiX (suite)
3-2-2. FONCTIONNEMENT EN MODE MATRIX (suite)
• RÉGLAGES DES AFFICHEURS
Pour chaque sortie:
Sélectionnez la mire de cadrage avec le menu (OUTPUT X > test pattern > centering pattern).
Réglez la mire de cadrage en plein écran avec les fonctions de réglages de votre afficheur.

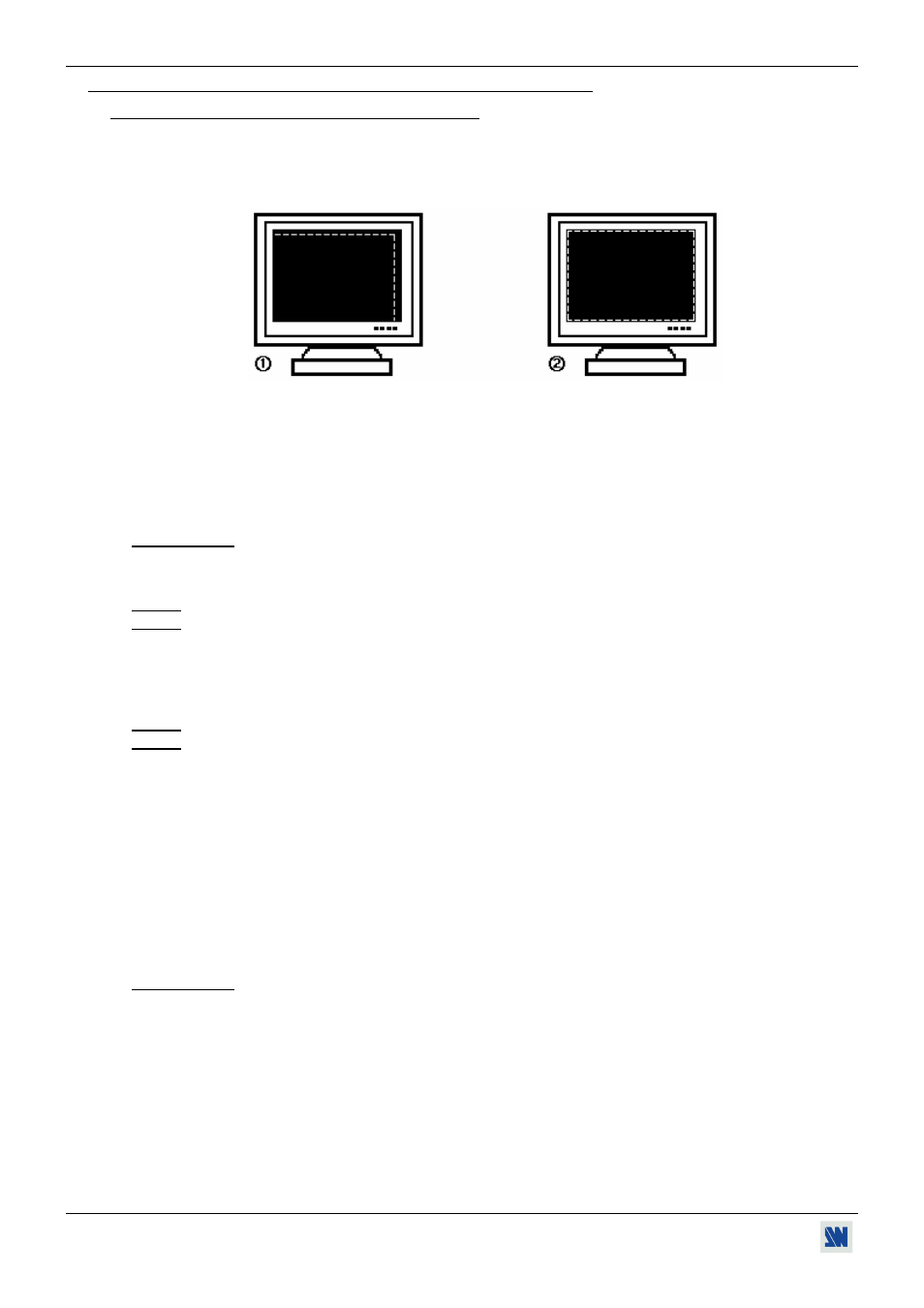

Figure 66: Mire de cadrage.
• RÉGLAGES D'IMAGE
Pour chaque source raccordée au Di-VentiX, effectuez les réglages suivants:
Sélectionnez la source que vous souhaitez régler.
Sélectionnez l'aspect ratio de votre source d'entrée avec le menu (IMAGE > aspect ratio).
Utilisez la fonction Centering du menu (IMAGE > centering) ou avec la touche IMAGE centering de la face
avant pour cadrer automatiquement l'image dans la mire.
IMPORTANT: Pour un meilleur résultat, affichez une image lumineuse en plein écran (pas de bandes noires)
avant de réaliser un centering. Si nécessaire, corrigez le cadrage avec la touche IMAGE
POS/SIZE ou avec le menu (IMAGE > pos settings).
NOTE: La fonction centering est disponible uniquement pour les sources informatiques.
NOTE: Lorsque la résolution d'entrée est identique à la résolution de sortie, le centering réalise automatiquement
un réglage de la fréquence pixel. Il est également possible d'améliorer manuellement les réglages de
fréquence pixel et de phase en utilisant les fonctions clock ou phase (IMAGE > optimize > clock ou
phase).
Si nécessaire, effectuez les autres réglages disponibles dans le menu IMAGE (color, brightness…).
NOTE: Pour effacer vos réglages, utilisez la fonction Preset (IMAGE > preset > yes).
NOTE: Les réglages sont automatiquement enregistrés dans des blocs mémoires. Le Di-VentiX est équipé de 40
blocs mémoire de réglage. Chacun de ces blocs mémoire contient le numéro de la voie, les paramètres
d'entrée et de sortie ainsi que les réglages d'image. Lorsque les 40 mémoires sont utilisées, chaque nouvelle
mémorisation efface la mémoire la plus ancienne.
• RÉGLAGES DE L'OPTION AUDIO
Pour chaque sortie AUDIO, effectuez les réglages suivants:
Réglez le volume principal (AUDIO xxxx > master volume).
Sélectionnez le mode audio mono ou stéréo (AUDIO xxxx > audio mode > mono ou stereo)
Sélectionnez le mode auto follow ou breakaway (AUDIO > audio source > auto follow ou input # x):
- auto follow = la commutation audio suit automatiquement la commutation vidéo.
- breakaway = l'entrée audio sélectionnée est diffusée en permanence.
Pour chaque entrée audio, régler le niveau (audio level) et la balance (audio balance).
IMPORTANT: Si l'entrée auxiliaire est utilisée (AUX), ne pas oublier de l'activer avec le menu (AUX xxxx >
AUX input > ON).
