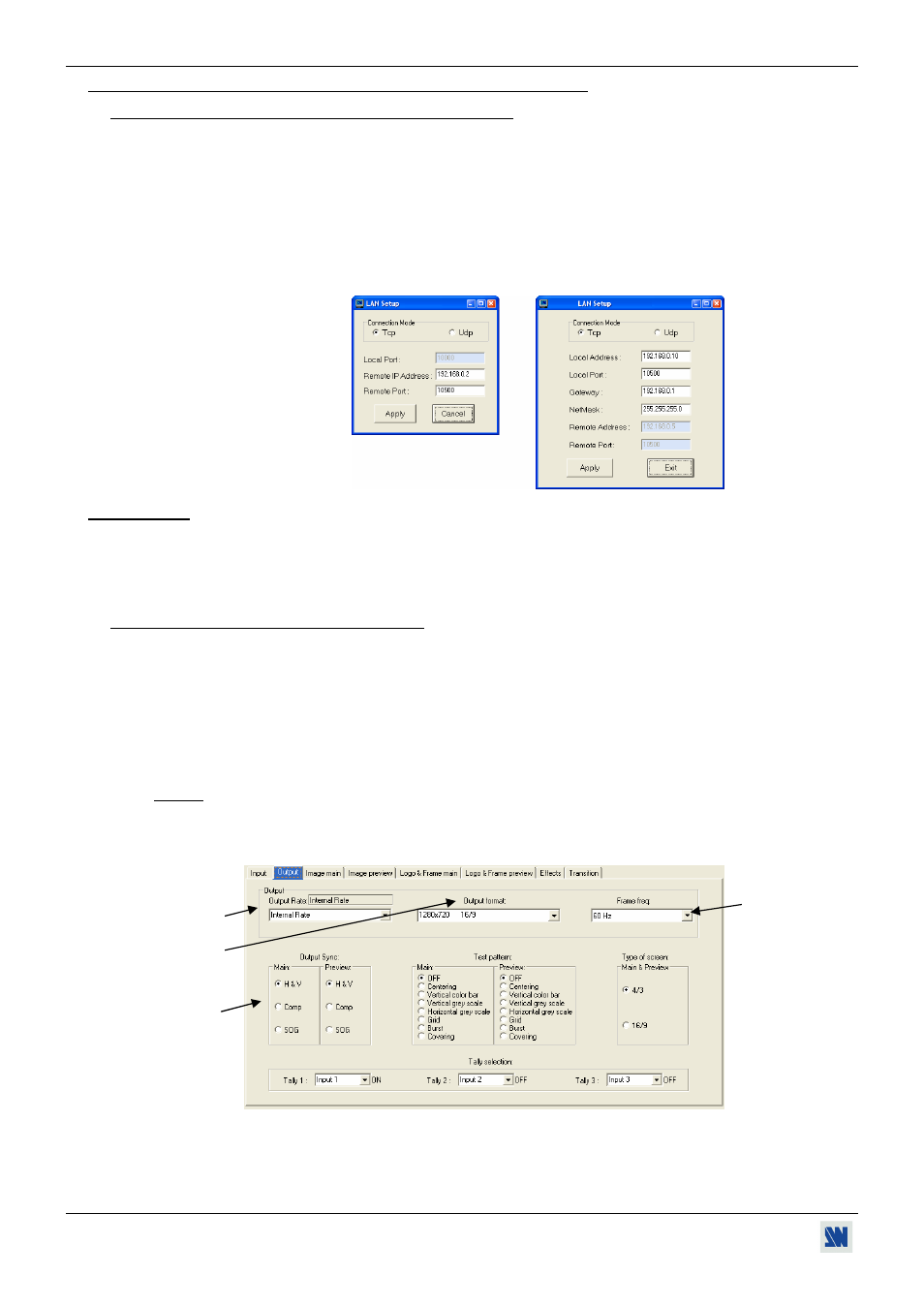

Analog Way Di-VentiX - DVX8022 - Manuel (Page 80)

Chapitre 3 : MODE OPÉRATOIRE (suite) Di-VentiX™
PAGE 80
3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-2. CONFIGURATION DE LA COMMUNICATION (suite)
• CAS DU PORT LAN:
Raccordez l'appareil de contrôle au Di-VentiX avec le port RS-232 comme indiqué page précédente, ensuite
configurez le port de communication LAN (local address & port, remote address & port, netmask et gateway) du
produit avec le logiciel de contrôle (CONTROL menu > DI-VENTIX LAN setup).
Raccordez le port LAN (connecteur RJ45) de l'appareil à votre réseau en fonction de votre installation.
Sélectionnez le port de communication LAN avec le logiciel de contrôle (CONTROL menu > RS232/LAN
setup > LAN setup) et configurez ensuite votre appareil de contrôle (Local port, Remote IP address &
Remote Port), puis validez en appuyant sur Apply. Le logiciel va alors afficher Device connected. Vous
pouvez maintenant déconnecter le câble RS-232.
Figure 63
IMPORTANT: Le Di-VentiX peut être configuré en trois modes différents: le mode Mixer, mode Matrix et le mode
Soft-Edge intégré. Le mode Mixer, permet de commuter "sans coupure", par fondu ou faire du titrage
entre toutes les entrées. Le mode Matrix permet d'afficher les entrées sur 2 sorties indépendantes. E
n
mode Soft-Edge intégré, le Di-VentiX peut contrôler deux vidéo projecteurs en mode horizontal ou
vertical. Le mode par défaut est le mode Mixer.
3-1-3. FONCTIONNEMENT EN MODE MIXER
• RÉGLAGES
Avant chaque nouvelle application nous conseillons de remettre tous les réglages par défauts à l'aide de la
fonction Default values (Controls menu > default value).
Vérifiez que l'appareil est en MODE MIXER (Mode menu > Mixer).
Cliquez sur l'onglet Input et sélectionnez le type de signal (signal type) raccordé à chacune des entrées.
Cliquez sur l'onglet Output.
Sélectionnez le mode de synchronisation (output rate). Puis sélectionnez la fréquence trame (Frame freq).
Sélectionnez un des formats de sortie (output formats).
NOTE: Pour les afficheurs à matrice de pixel fixe (DMD, LCD, PLASMA…), sélectionnez toujours le format
de sortie correspondant à la résolution native de votre afficheur. Ainsi votre afficheur n’aura pas à
modifier la résolution, et le résultat sera meilleur.
Sélectionnez le type de synchro (output sync.) qui correspond à votre afficheur.
Figure 64
