7-1. ENTRÉES INFORMATIQUE ET VIDÉO (suite)
• VIDÉO COMPOSITE:
Connecteurs: BNC femelle (entrées n°1 à 4) ou HD15 femelle (entrées n°5 à 8).
Standard: PAL / SECAM: 15,625 kHz - 50 Hz - 625 lignes.
NTSC (3,58 MHz / 4,43 MHz): 15,734 kHz - 60 Hz - 525 lignes.
Niveau: 1 Vc/c (0,7 V Luma + 0,3 V Synchro.).
Impédance: 75 ohms.
• INFORMATIQUE NUMÉRIQUE (DVI):
Connecteur: DVI-I femelle.
Format: Digital Visual Interface (DVI)-TMDS liaison simple.
Résolution: Jusqu'à 1600 x 1200 à 60Hz BR (blanking réduit).
• SDI-SD:
Connecteur: BNC femelle.
Débit: 270 Mbps.
Impédance: 75 ohms.
• SDI-HD:
Connecteur: BNC femelle.
Formats: 720p à 50 & 59,94 Hz
1080i à 50 & 59,94 Hz
1080p à 23,97; 25 & 29,97 Hz.
1080sF à 23,97 & 25 Hz.
Data rate: 1,5 Gbps.
Impédance: 75 ohms.

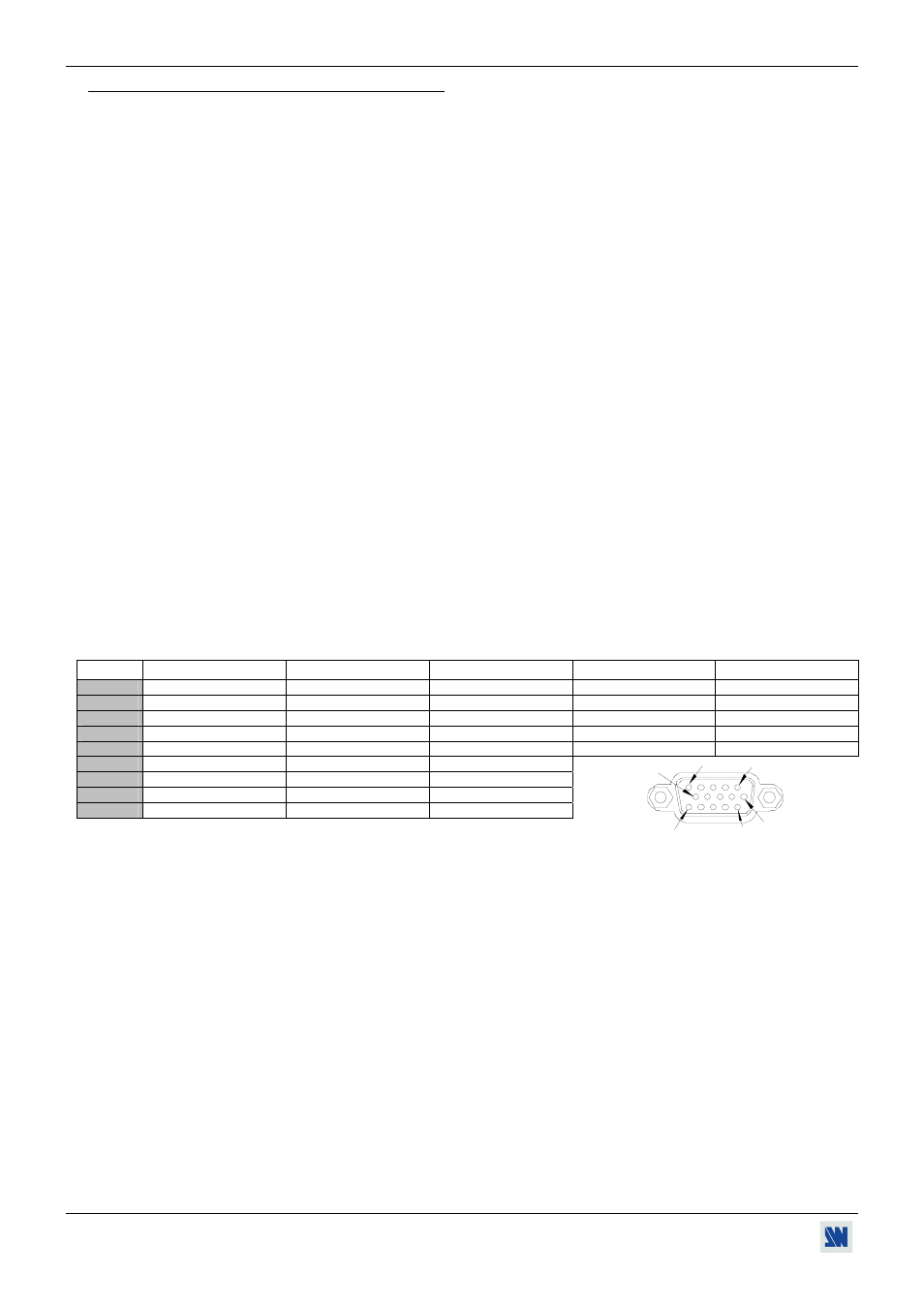

• BROCHAGE DES CONNECTEURS HD15:
SIGNAL INFORMATIQUE VIDÉO RVB/S YUV-SD & YUV-HD S.VIDEO (Y/C) VIDÉO COMPOSITE
Broche 1 ROUGE. ROUGE. Cr / Pr. C (chrominance).
Broche 2 VERT. VERT. Y. Y (luminance). VIDÉO (NTSC, PAL...)
Broche 3 BLEU. BLEU. Cb / Pb.
Broche 6 masse du ROUGE. masse du ROUGE. masse de Cr / Pr. masse du C.
Broche 7 masse du VERT. masse du VERT. masse de Y. masse du Y. masse.
Broche 8 masse du BLEU. masse du BLEU. masse de Cb / Pb.
Broche 10 masse du H et V. masse du H et V.
Broche 13 Synchro. H ou C (S). Synchro. C (S).
Broche 14 Synchro. V.
Connecteur HD15 femelle de l'appareil.
5
6
1
15
10
11
