Chapitre 3 : MODE OPÉRATOIRE (suite) Di-VentiX™
PAGE 92
3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-5. MODE SOFT-EDGE INTÉGRÉ (suite)

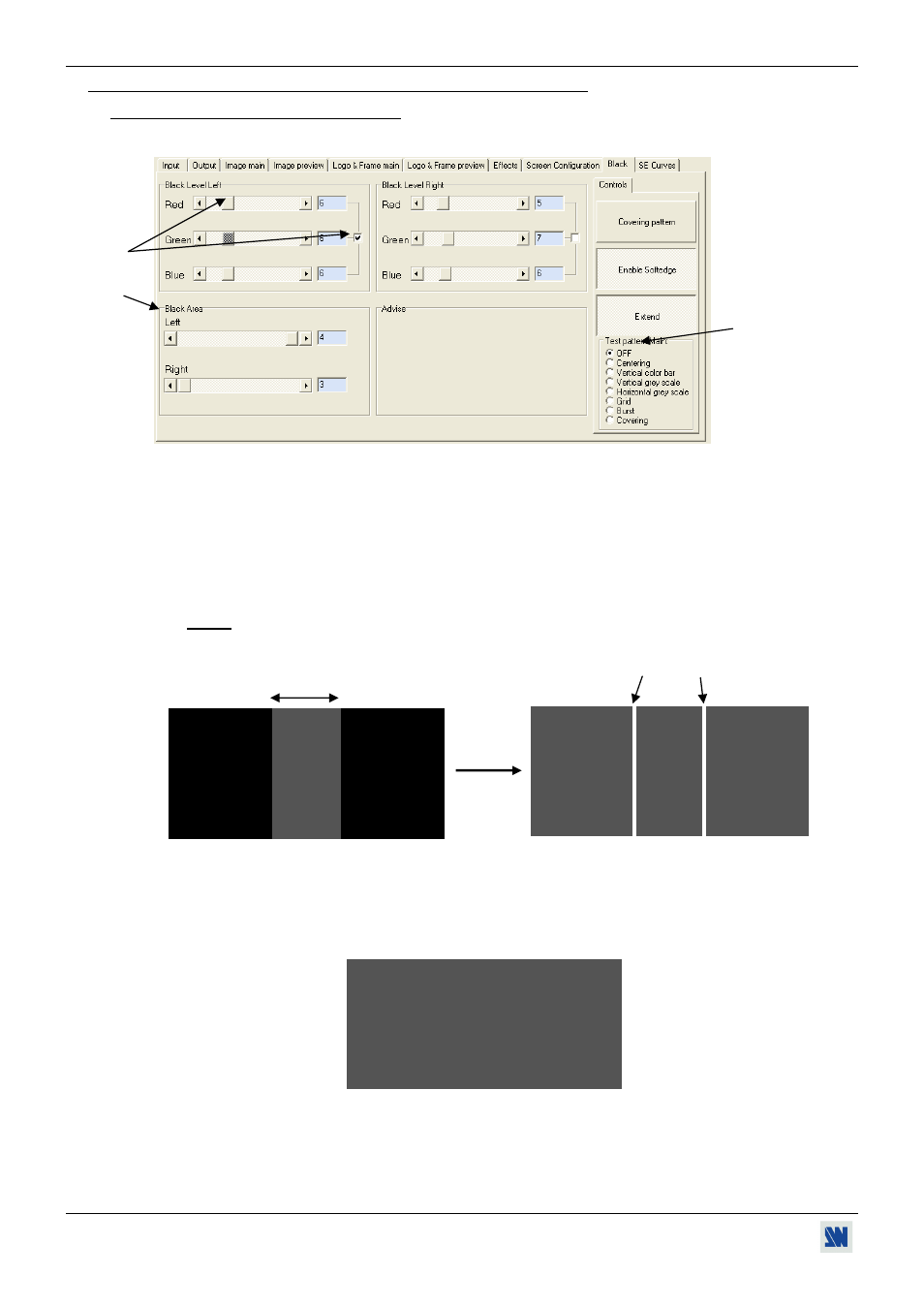

11) Sélectionnez l'onglet Black pour afficher la fenêtre suivante:
Figure 81
11-1) Affichez un écran noir (cliquez sur le bouton BLACK dans la rangée des boutons de sélection des
entrées) et éteignez la mire de cadrage (output tab > test pattern > off): la zone de recouvrement va
apparaître plus lumineuse que les zones non recouvertes.
11-2) Avec la fonction Black level, réglez les zones non recouvertes afin d'obtenir un gris foncé identique dans
toutes les zones: Sélectionnez les 3 couleurs et réglez le niveau de noir. Deux lignes blanches peuvent
apparaître à la jonction des zones de recouvrements.
NOTE: Si nécessaire, vous pouvez réglez séparément les couleurs de chaque projecteur avec les réglages
Red, Green & Bleu.
Image projetée (avant réglage du niveau de noir) Image projetée (après réglage du niveau de noir)
Figure 82 Figure 83
11-3) Utilisez la fonction Black Area pour faire disparaître les 2 lignes blanches: agissez sur les fonctions
Right ou Left jusqu' à ce que les deux lignes blanches disparaissent. Une image grise foncée uniforme et
alors affichée.
Image uniforme. Figure 84
Zone de
recouvrement
Lignes blanches
11-3
11-2
11-1
