Di-VentiX™
PAGE 74
Chapitre 2 : RACCORDEMENTS
2-1. RACCORDEMENTS DU Di-VentiX
Eteignez tous les appareils avant d'effectuer les raccordements.
Raccordez vos ordinateurs (PC, MAC...) et vos sources vidéo analogique aux entrées (1 à 8) de l'appareil.
Raccordez votre source informatique numérique au connecteur d'entrée DVI.
Raccordez vos sources SDI-SD et SDI-HD aux connecteurs d'entrée SDI / HDSDI.
Raccordez votre afficheur principal à la sortie MAIN (connecteurs HD15 ou DVI).
Raccordez vos moniteurs de contrôle aux sorties MAIN et PREVIEW (connecteurs HD15 ou DVI).
Raccordez le cordon secteur à l'embase d'alimentation de l'appareil et à une prise de courant secteur.
Allumez le projecteur, les moniteurs de contrôle, l'appareil (interrupteur en face arrière) et toutes les sources.

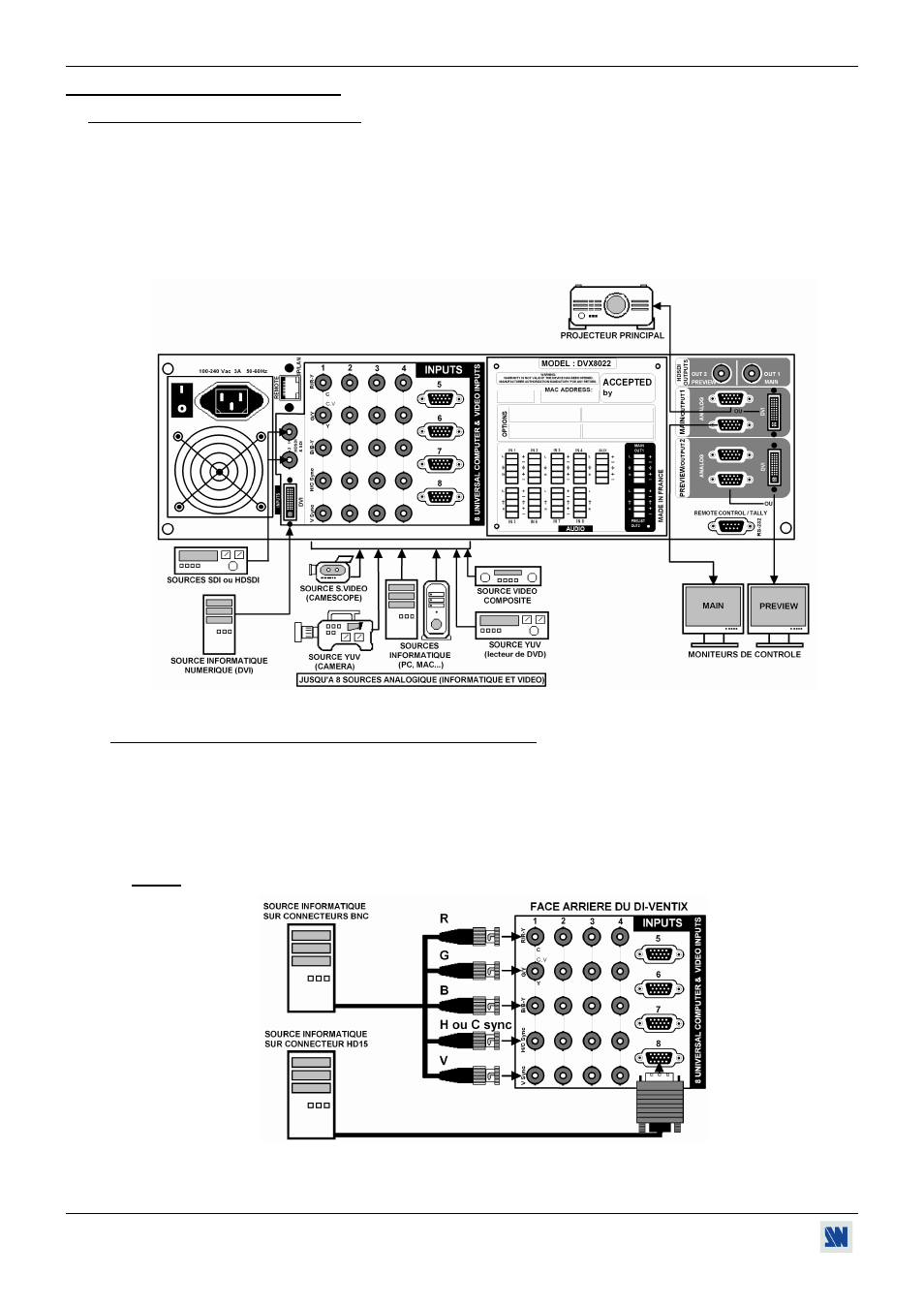

Figure 52
2-1-1. ENTRÉES UNIVERSELLES INFORMATIQUE ET VIDÉO
Les entrées universelles peuvent accepter à la fois les sources INFORMATIQUE (signaux RVBHV, RVBS, et RVsB
(SOG)), les sources VIDÉO standard (signaux YUV (Composantes), RVBS et RVsB (SOG)), et les sources TVHD
(480, 720p & 1080i).
SOURCES INFORMATIQUE:
L'appareil accepte les signaux informatique (RVBHV, RVB/S, et RVsB) sur ses 8 entrées. Les entrées 1 à 4 sont
équipées de 5 connecteurs BNC femelle. Les entrées 5 à 8 sont équipées de connecteurs HD15 femelle.
NOTE: Pour les signaux RVBS, raccordez le câble de la Synchro. au connecteur BNC H/C sync.
Figure 53
