Di-VentiX™ Chapitre 3 : MODE OPÉRATOIRE (suite)
PAGE 93
3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-5. MODE SOFT-EDGE INTÉGRÉ (suite)

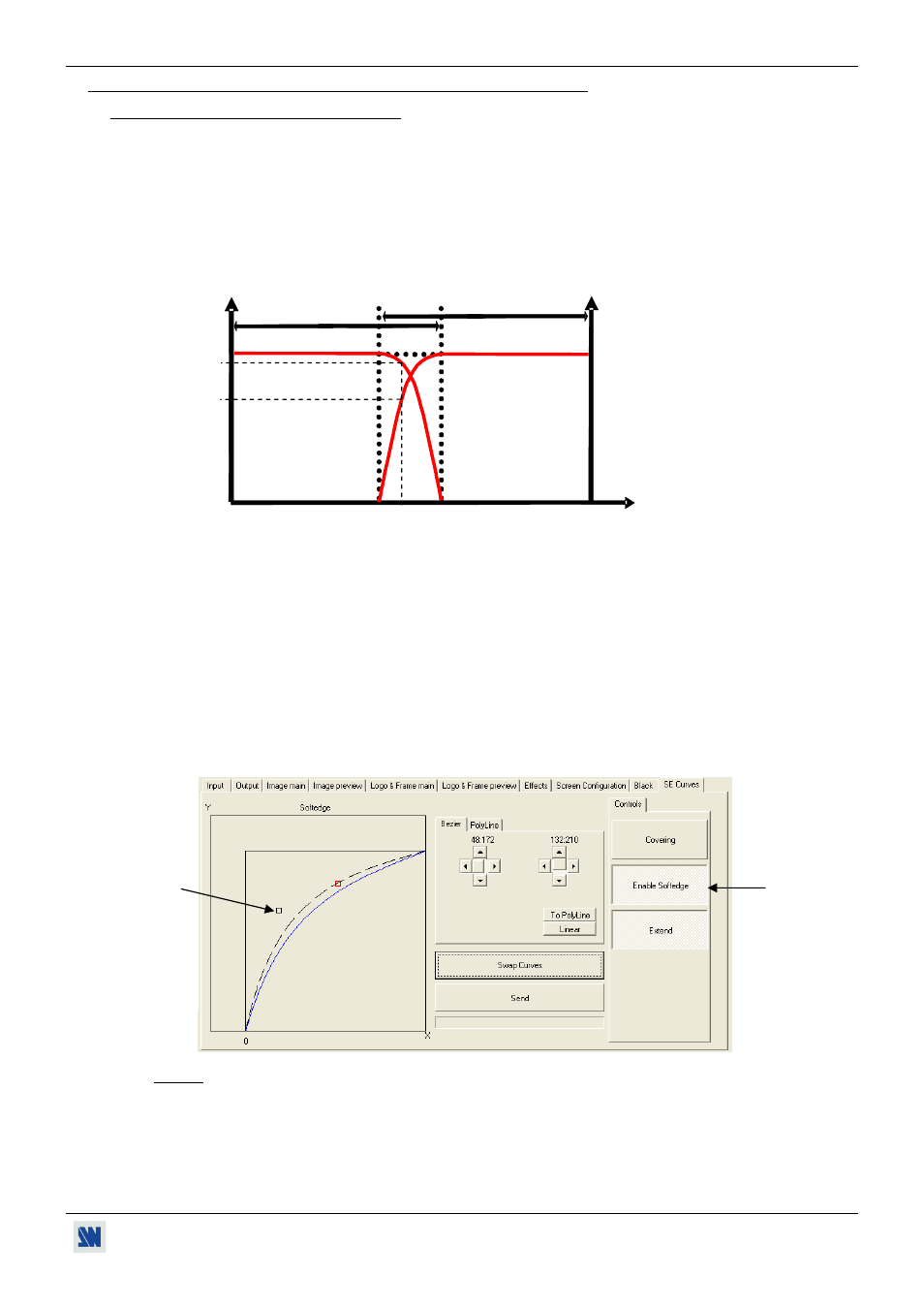

12) Explications et réglages des courbes de softedge:
• EXPLICATIONS:
-L'opération consiste à atténuer progressivement la lumière diffusée d'une projecteur et en même temps
augmenter symétriquement la lumière de l'autre projecteur. Ainsi, à chaque point (X) de la zone de
recouvrement, la somme de la lumière (Y1+Y2) fourni par chaque projecteur doit être égale à la lumière qui
serait fournie par un seul projecteur. Les courbes de luminance de chaque projecteur sont représentées ci
dessous:
Figure 85
-Dans le logiciel nous représentons uniquement la courbe d'un seul projecteur: l'appareil calcule
automatiquement la courbe inverse de l'autre projecteur de la zone de recouvrement.
• RÉGLAGES:
12-1) Affichez votre source d'arrière plan ou affichez la mire "grey scale" (Mire "horizontal grey scale" pour
softedge horizontal ou mire "vertical grey scale" pour softedge verticale) disponible dans l'onglet output.
12-2) Cliquez sur l'onglet SE Curves et cliquez sur le bouton Enable Softedge pour activer l'atténuation. La
courbe par défaut est alors appliquée. La zone de recouvrement peut apparaître plus sombre ou plus
lumineuse que les autres zones de l'écran.
12-3) Réglez la courbe de Softedge dans le but d'avoir une image uniforme:
Déplacez les 2 points de la courbe en cliquant sur les flèches dans l'onglet Bezier ou directement avec un
clic-maintenu et en déplaçant le point. Ensuite cliquez sur le bouton Send pour afficher les réglages.
Figure 86
NOTE: • Pour faciliter le réglage, deux courbes de softedge sont disponibles. Cliquez sur le bouton Swap
Curves pour commuter entre les courbes. Puis, selon vos observations, garder la meilleur courbe.
• La plupart du temps, les courbes de Beziers donne un bon et facile résultat à avoir. Néanmoins les
utilisateurs expérimentés peuvent utiliser les réglages Polyline. Cliquez sur l'onglet PolyLine et vous
aurez accès à plus de point.
• Vous pouvez mémoriser vos courbes de Softedge dans un fichier (.se) : cliquez sur Save SE Curves
in Files menu, entrez un nom et sauvegardez.
Lumière
Ecran
100 %
Projecteur gauche Projecteur droit
Y2
Y1
X
12-2
12-3
