Chapitre 2 : RACCORDEMENTS (suite) Di-VentiX™
PAGE 76
2-1. RACCORDEMENTS DU Di-VentiX (suite)
2-1-1. ENTRÉES UNIVERSELLES INFORMATIQUE ET VIDÉO (suite)
SOURCES VIDÉO COMPOSANTES (YUV):
Les signaux vidéo Composantes, aussi appelés COMPONENT, YUV (Y, R-Y, B-Y) ou BETACAM ™ , sont
largement utilisés dans le milieu broadcast, mais sont aussi disponibles sur certain lecteur de DVD. Les signaux
Composantes sont transmis par 3 câbles coaxiaux, donnant ainsi une qualité d’image supérieure à celle des signaux
COMPOSITE et S.VIDEO. Les connecteurs standards sont généralement des connecteurs RCA (x3) ou BNC (x3).
Pour les entrées 1 à 4: raccordez un câble 3 x BNC entre votre source YUV et les connecteurs BNC (Y, R-Y & B-
Y) de l'appareil. Pour les entrées 5 à 8: raccordez un câble HD15 vers BNC entre le connecteur HD15 de l'appareil
et votre source YUV comme ci-dessous:

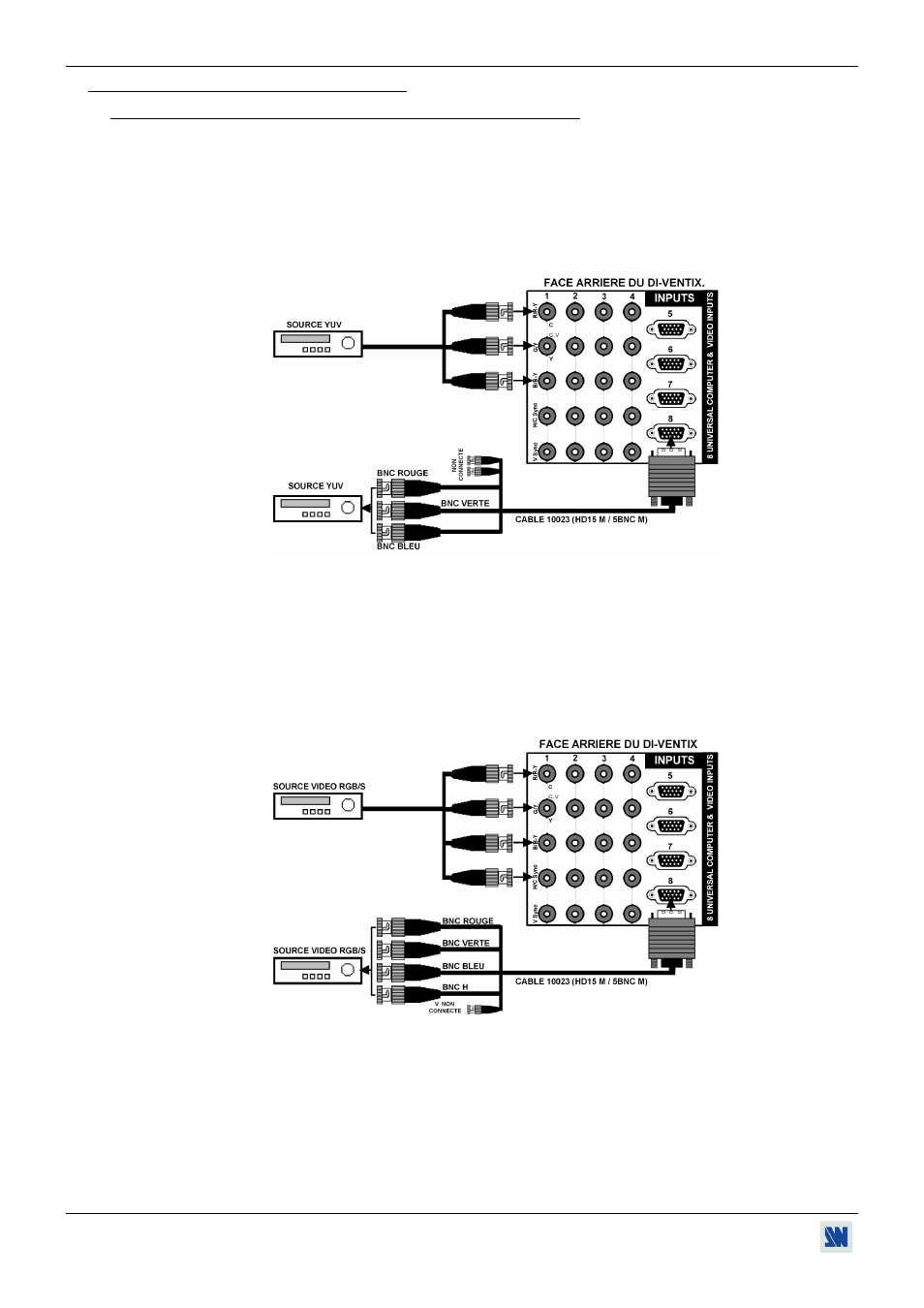

Figure 56
SOURCES VIDÉO RVB/S:
Ces signaux sont largement utilisés dans le milieu broadcast, mais sont aussi disponible sur les lecteurs de DVD.
Les signaux RVB/S sont transmis sur 4 câbles coaxiaux, donnant ainsi une meilleure qualité d'image que les
signaux COMPOSITE et S.VIDEO. Les connecteurs standard sont généralement des connecteurs BNC pour les
équipements broadcast, et Péritel pour les lecteurs de DVD.
Pour les entrées n°1 à n°4: raccordez un câble 3xBNC entre vos sources RVB/S et les connecteurs BNC R, G, B et
H/C sync de l'appareil. Pour les entrées n°5 à n°8: raccordez un câble HD15 vers BNC entre les connecteurs HD15
de l'appareil et vos sources RVB/S comme ci-dessous:
Figure 57
SOURCES TVHD:
L'appareil accepte les formats TVHD 480p, 720p et 1080i. Raccordez vos signaux TVHD comme une source YUV.
