HEIDENHAIN TNC 640 87
3.1
0
PER
CA
GE MONOLEVRE (cy
c
le
241, DIN/ISO: G241)

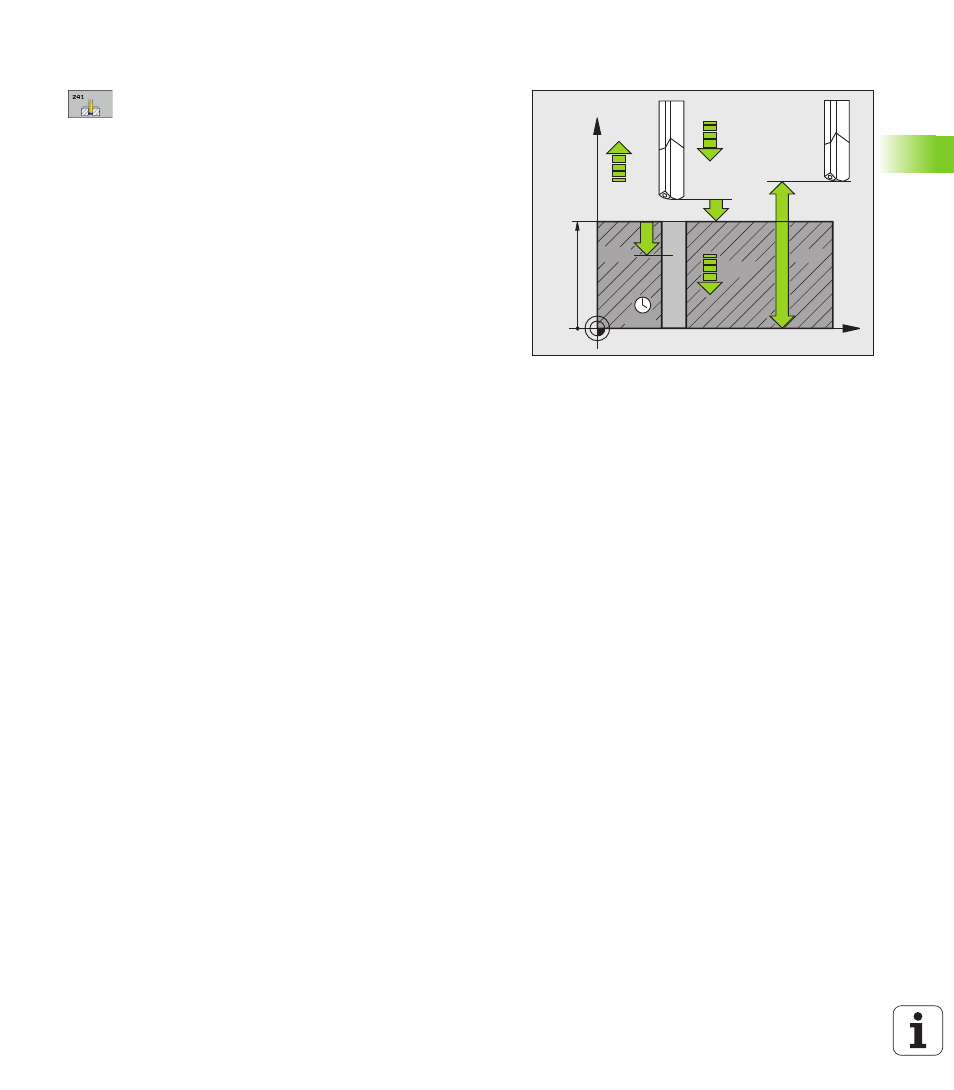

Paramètres du cycle
U Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
U Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
U Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO
, FU
U Temporisation au fond Q211: durée en secondes de
la rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
U Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
U Point de départ plus profond Q379 (en incrémental,
se réfère à la surface de la pièce): point de départ
effectif du perçage. La TNC se déplace de la distance
d'approche jusqu'au point de départ plus profond
avec l'avance de pré-positionnement. Plage
d'introduction 0 à 99999,9999
U Avance de prépositionnement Q253: vitesse de
déplacement de l'outil en mm/min. lors du
positionnement de la distance d'approche jusqu'au
point de départ plus profond si la valeur introduite
pour Q379 est différente de 0. Plage d’introduction:
0 à 99999,999, en alternative FMAX, FAUTO
U Avance retrait Q208: vitesse de déplacement de
l'outil lors du dégagement, en mm/min. Si vous
introduisez Q208 = 0, l'outil se dégage avec l'avance
Q206. Plage d’introduction: 0 à 99999,999, en
alternative FMAX, FAUTO
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
