8.2 CORPS D'UN CYLINDRE
(cycle 27, DIN/ISO: G127,
option de logiciel 1)
Mode opératoire du cycle

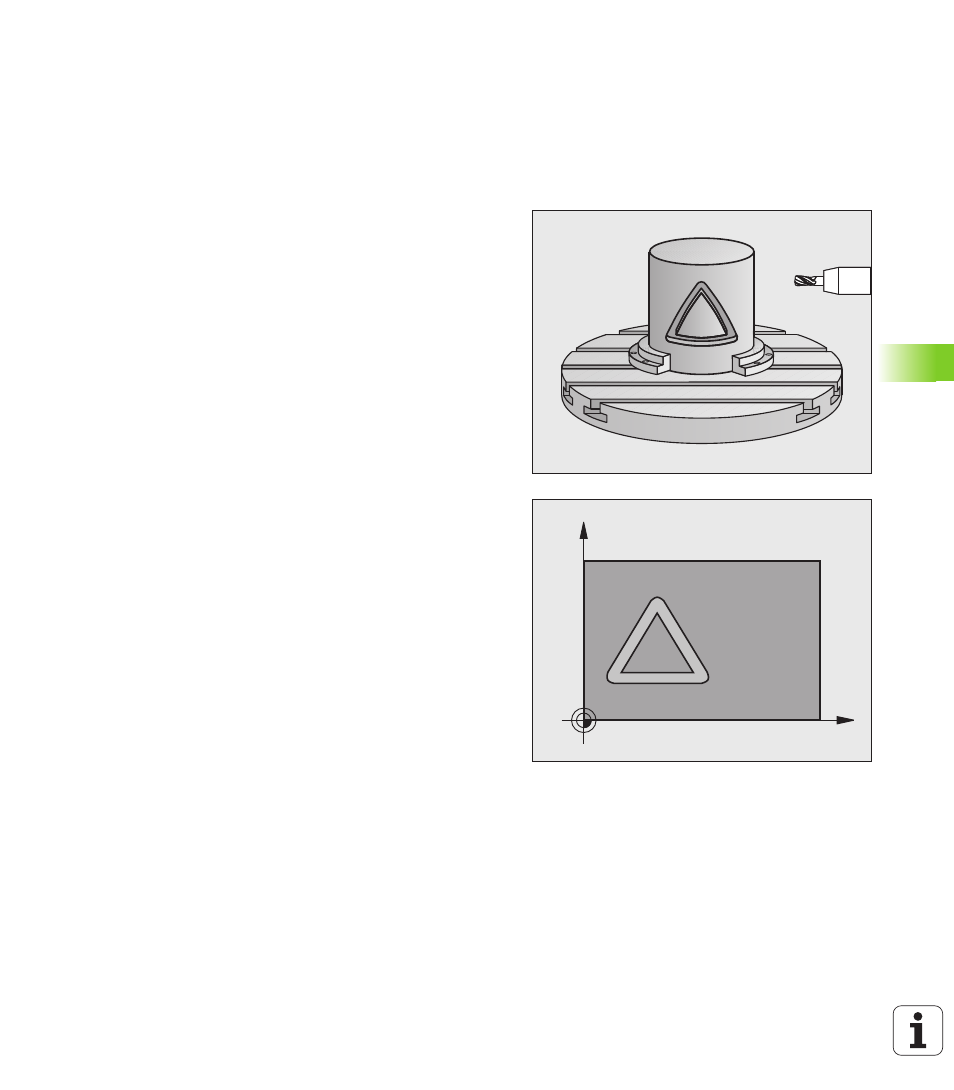

Ce cycle permet de transférer le développé d'un contour défini sur le
corps d'un cylindre. Utilisez le cycle 28 si vous souhaitez usiner p. ex.
des rainures de guidage sur un cylindre.
Vous décrivez le contour dans un sous-programme que vous
définissez avec le cycle 14 (CONTOUR).
Dans le sous-programme, vous définissez toujours le contour avec les
coordonnées X et Y, quels que soient les axes rotatifs qui équipent
votre machine. La définition du contour est ainsi indépendante de la
configuration de votre machine. Vous disposez des fonctions de
contournage L, CHF, CR, RND et CT.
Vous pouvez introduire les données de l'axe rotatif (coordonnées X) en
degrés ou en mm (inch) (à définir avec Q17 lors de la définition du
cycle).
1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte
2 L'outil usine le long du contour programmé avec l'avance de
fraisage Q12 à la première profondeur de passe
3 A la fin du contour, la TNC déplace l'outil à la distance d'approche
et le replace au point de plongée
4 Les phases 1 à 3 sont répétées jusqu'à ce que le profondeur
programmée Q1 soit atteinte
5 Pour terminer, l'outil retourne à la distance d'approche
C
Z
