HEIDENHAIN TNC 640 347
13.21 GOR
G
E CONT
OUR AXIAL (cy
c
le 870)

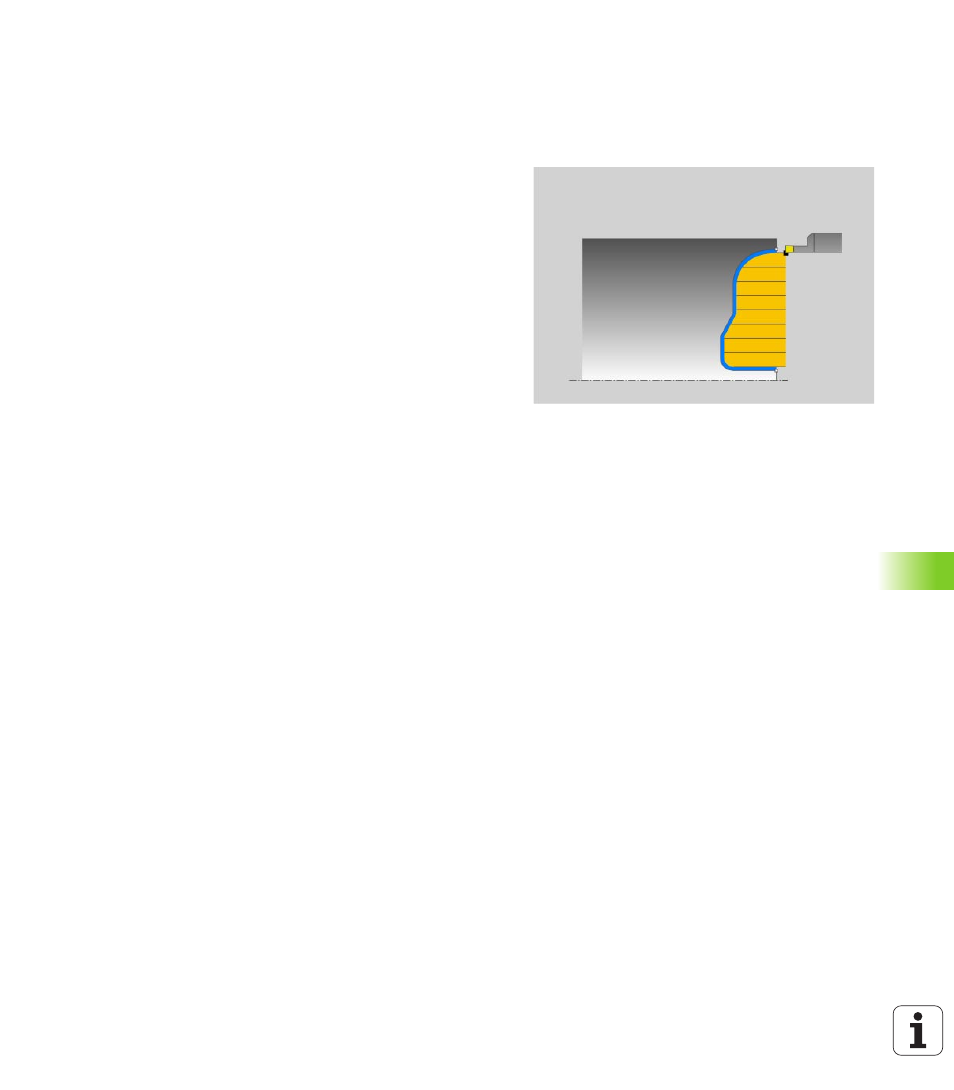

13.21 GORGE CONTOUR AXIAL
(cycle 870)
Description
Ce cycle permet d'usiner une gorge de forme quelconque dans le sens
axial (plongée transversale).
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Si la coordonnée Z du point de départ est
inférieure au point de départ du contour, la TNC positionne l'outil à la
coordonnée Z du point de départ du contour, et démarre le cycle à cet
endroit.
1 La TNC positionne l'outil en rapide à la coordonnée X (première
position de plongée)
2 La TNC exécute une prise de passe en paraxial en rapide (passe
latérale = 0,8 largeur de la dent).
3 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens axial avec l'avance définie Q478.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC répète ce processus (2 à 4) jusqu'à ce que la forme de la
gorge soit réalisée.
6 La TNC repositionne l'outil en rapide au point de départ du cycle.
