13.20 GORGE AXIALE ETENDU
(cycle 872)
Description
Ce cycle permet d'usiner une gorge dans le sens axial (plongée
transversale). Fonctions étendues:
„ Vous pouvez ajouter un chanfrein ou un arrondi au début et la fin du
contour
„ Dans le cycle, vous pouvez définir un angle sur les flancs latéraux de
la gorge
„ Vous pouvez ajouter des rayons dans les angles du contour
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.

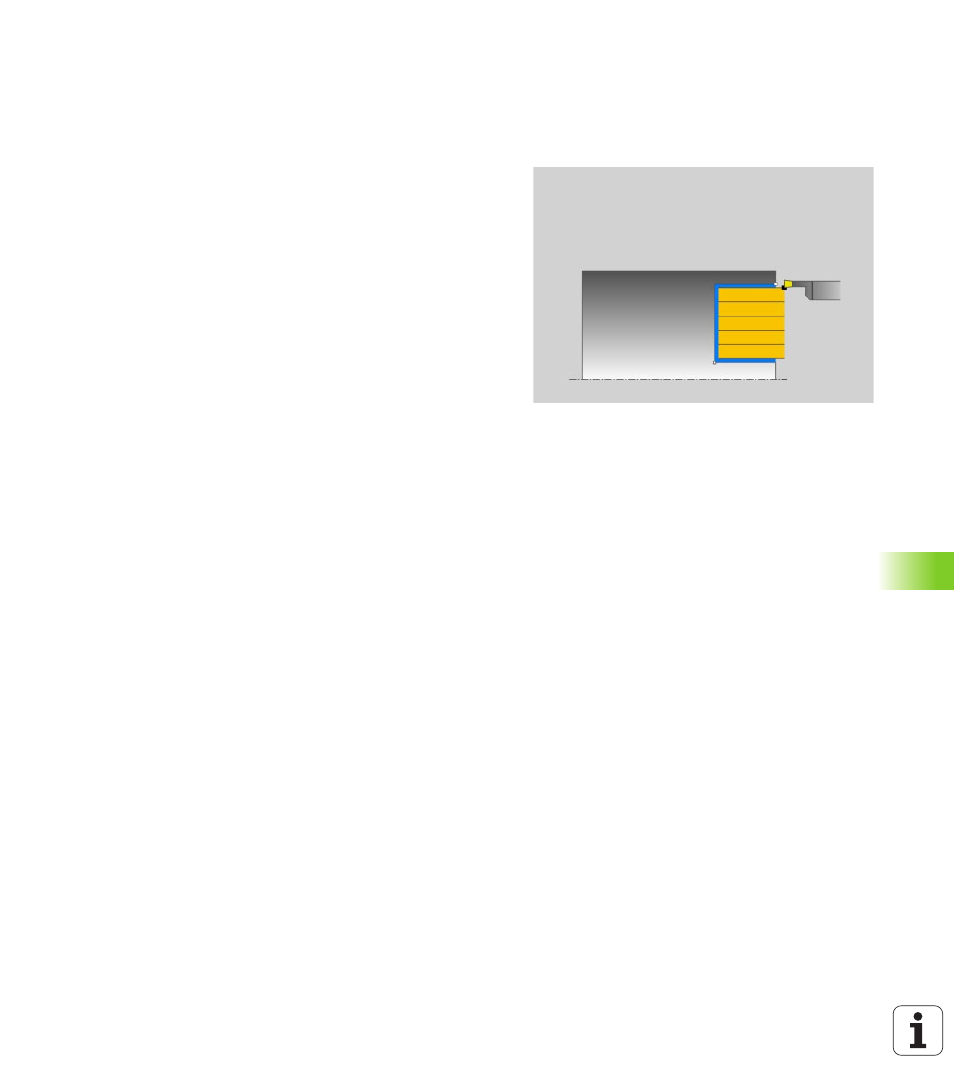

Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Si la coordonnée Z du point de départ est
inférieure à Q492 DÉPART DU CONTOUR Z, la TNC positionne l'outil en Z
à Q492, et démarre le cycle à cet endroit.
1 La TNC exécute une prise de passe en paraxial en rapide (passe
latérale = 0,8 largeur de la dent).
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens radial avec l'avance définie Q478.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
4 La TNC répète ce processus (1 à 3) jusqu'à ce que la largeur de la
gorge soit atteinte.
5 La TNC repositionne l'outil en rapide au point de départ du cycle.
