13.16 GORGE RADIALE (cycle 861)
Description
Ce cycle permet d'usiner une gorge radiale de forme rectangulaire.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Lorsque l'outil se trouve en dehors du contour à usiner lors de l'appel
du cycle, le cycle exécute un usinage extérieur. Lorsque l'outil se
trouve à l'intérieur du contour à usiner, le cycle exécute un usinage
intérieur.

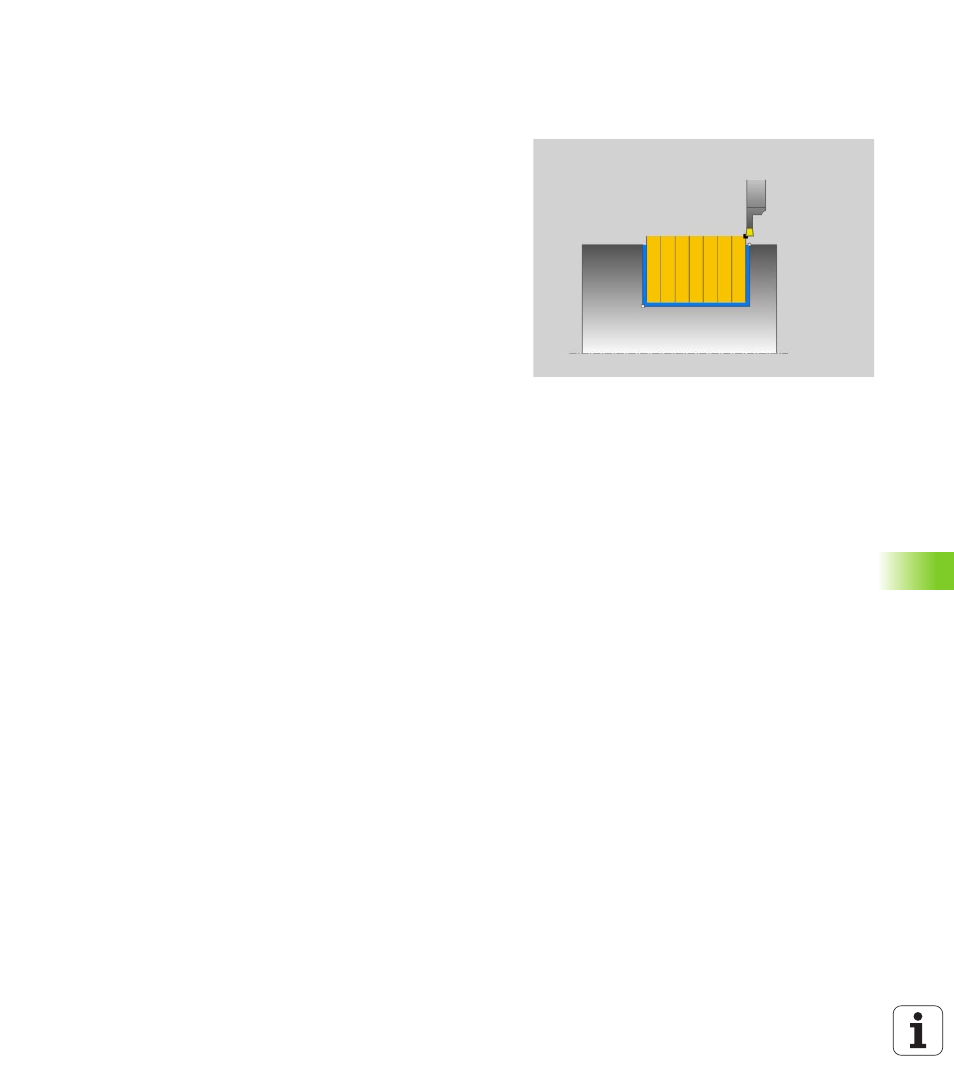

Mode opératoire du cycle d'ébauche
Le cycle usine la zone comprise entre le point de départ de l'exécution
du cycle et le point final défini dans le cycle.
1 La TNC exécute une prise de passe en paraxial en rapide (passe
latérale = 0,8 largeur de la dent).
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens axial avec l'avance définie Q478.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
4 La TNC répète ce processus (1 à 3) jusqu'à ce que la largeur de la
gorge soit atteinte.
5 La TNC repositionne l'outil en rapide au point de départ du cycle.
