HEIDENHAIN TNC 640 363
13.25 Ex
emple de pr
ogr
a
mmation
13.25 Exemple de programmation

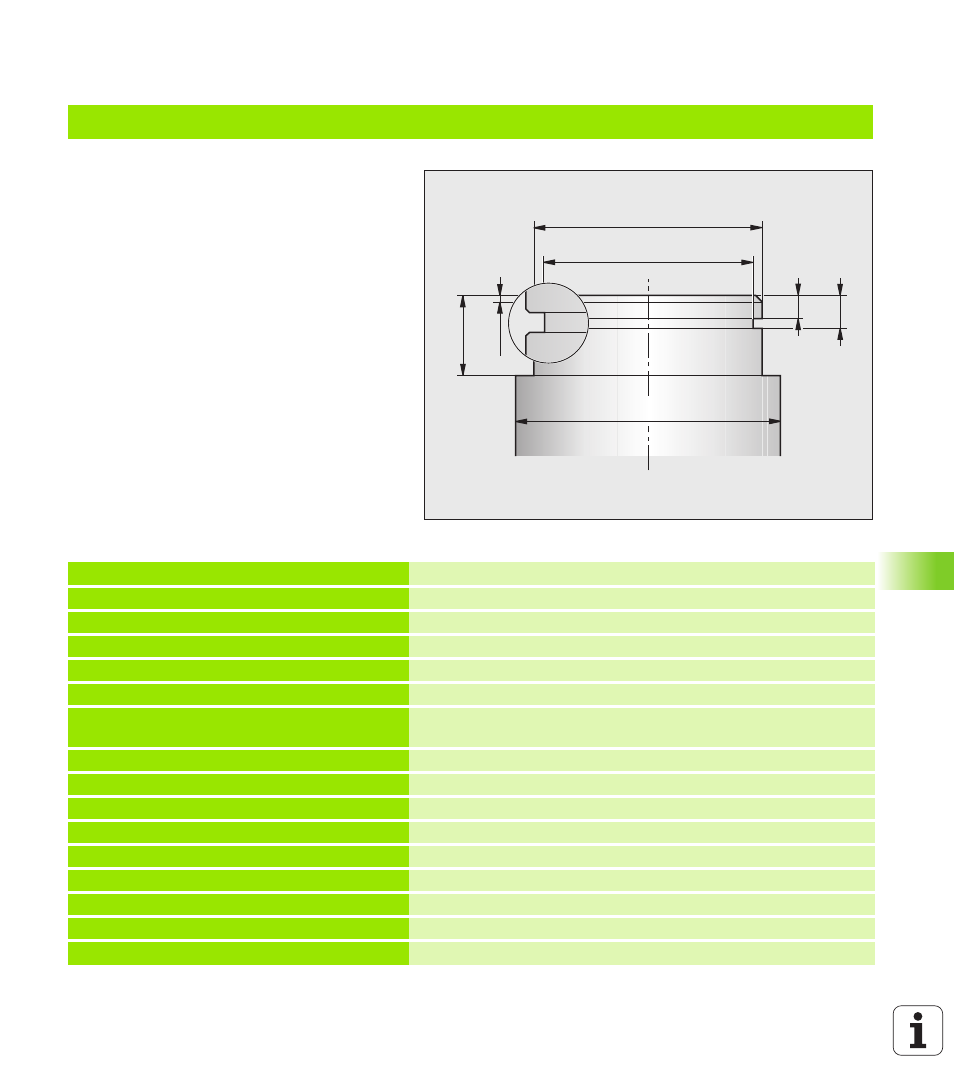

Exemple: épaulement avec gorge
0 BEGIN PGM EPAULEMENT MM
1 BLK FORM 0.1 Y X+0 Y-10 Z-35 Définition de la pièce brute
2 BLK FORM 0.2 X+87 Y+10 Z+2
3 TOOL CALL 12 Appel de l'outil
4 M140 MB MAX Dégager l'outil
5 FONCTION MODE TOURNAGE Activer le mode tournage
6 FONCTION DONN. TOURNAGE SPIN VCONST:ON
VC:150 Vitesse de coupe constante
7 CYCL DEF 800 CONFIGURATION TOURNAGE Définition du cycle de configuration tournage
Q497=+0 ;ANGLE PRECESSION
Q498=+0 ;INVERSER OUTIL
8 M136 Avance en mm par tour
9 L X+165 Y+0 R0 FMAX Aborder le point initial dans le plan
10 L Z+2 R0 FMAX M304 Distance d'approche, marche broche de tournage
11 CYCL DEF 812 EPAULEMENT LONG. ETENDU Définition du cycle Epaulement longitudinal
Q215=+0 ;OPERATIONS D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
¬142
¬150
2x45°
40
¬160
12
18
