342 Cycles: tournage
13.1
9
GOR
G
E AXIALE (cy
c
le 871)

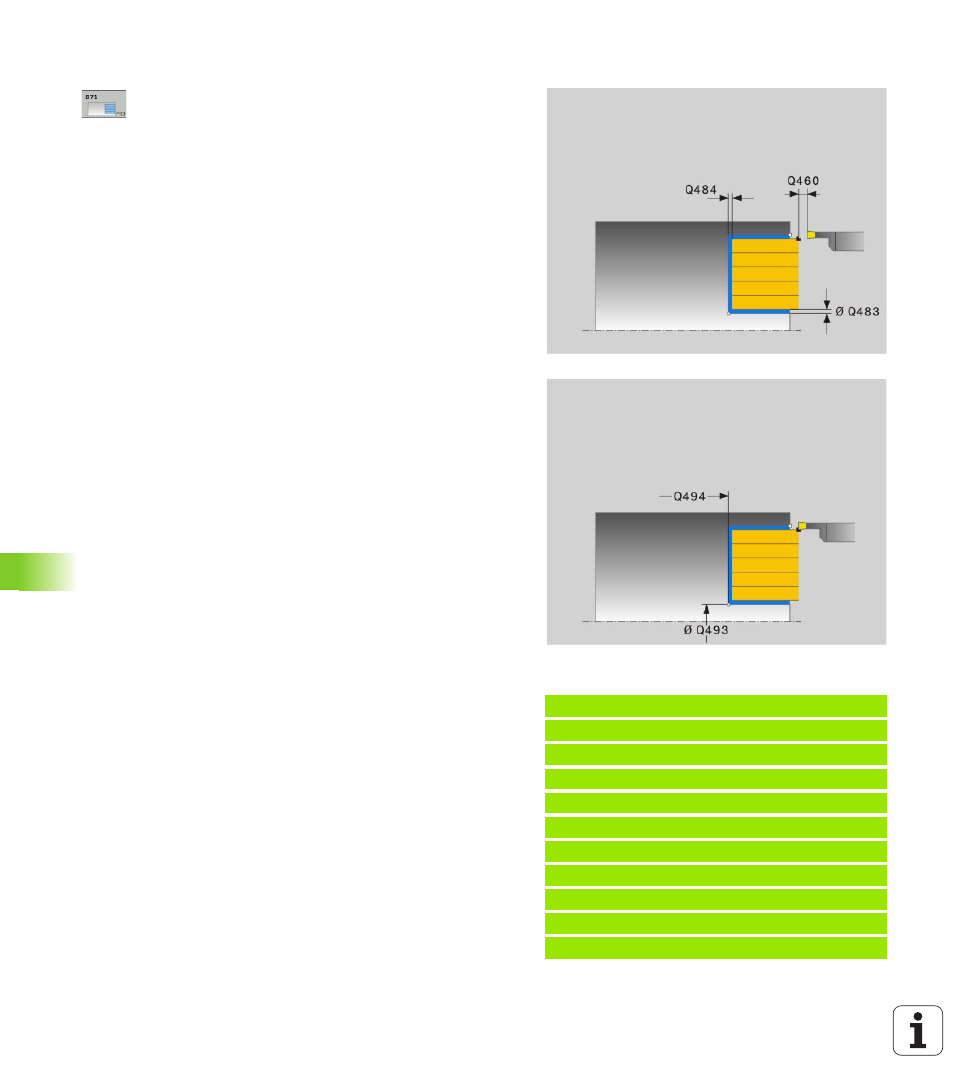

Paramètres du cycle
U Opérations d'usinage Q215: Définir les opérations
d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement sur cote finale
3: Finition seulement sur surépaisseur
U Distance d'approche Q460: réservé, sans fonction
actuellement
U Diamètre fin de contour Q493: coordonnée X du
point final du contour (cote au diamètre)
U Fin de contour Z Q494: coordonnée Z du point final
du contour
U Avance d'ébauche Q478: vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance en
millimètre par tour, sans M136 en millimètre par
minute.
U Surépaisseur diamètre Q483: surépaisseur diamètre
sur le contour défini
U Surépaisseur Z Q484: surépaisseur sur le contour
défini, dans le sens axial
U Avance de finition Q505: vitesse d'avance lors de la
finition. Avec M136, la TNC interprète l'avance en
millimètre par tour, sans M136 en millimètre par
minute.
Exemple : Séquences CN
11 CYCL DEF 871 GORGE AXIALE
Q215=+0 ;OPERATIONS D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q493=+50 ;DIAMETRE FIN DE CONTOUR
Q494=-10 ;FIN DE CONTOUR Z
Q478=+0.3 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR DIAMETRE
Q484=+0.2 ;SUREPAISSEUR Z
Q505=+0.2 ;AVANCE DE FINITION
12 L X+65 Y+0 Z+2 FMAX M303
13 CYCL CALL
