218 Cycles d'usinage: poche de contour avec formule de contour
9.1 Cy
cles SL a
v
ec f
o
rm
ule complex
e
de cont
our
Contours superposés
Par principe, la TNC considère un contour programmé comme étant
une poche. Grâce aux fonctions de formule de contour, vous pouvez
convertir un contour en îlot
Un nouveau contour peut être construit en superposant des poches et
des îlots. De cette manière, vous pouvez agrandir la surface d'une
poche par superposition d'une autre poche ou la réduire avec un îlot.

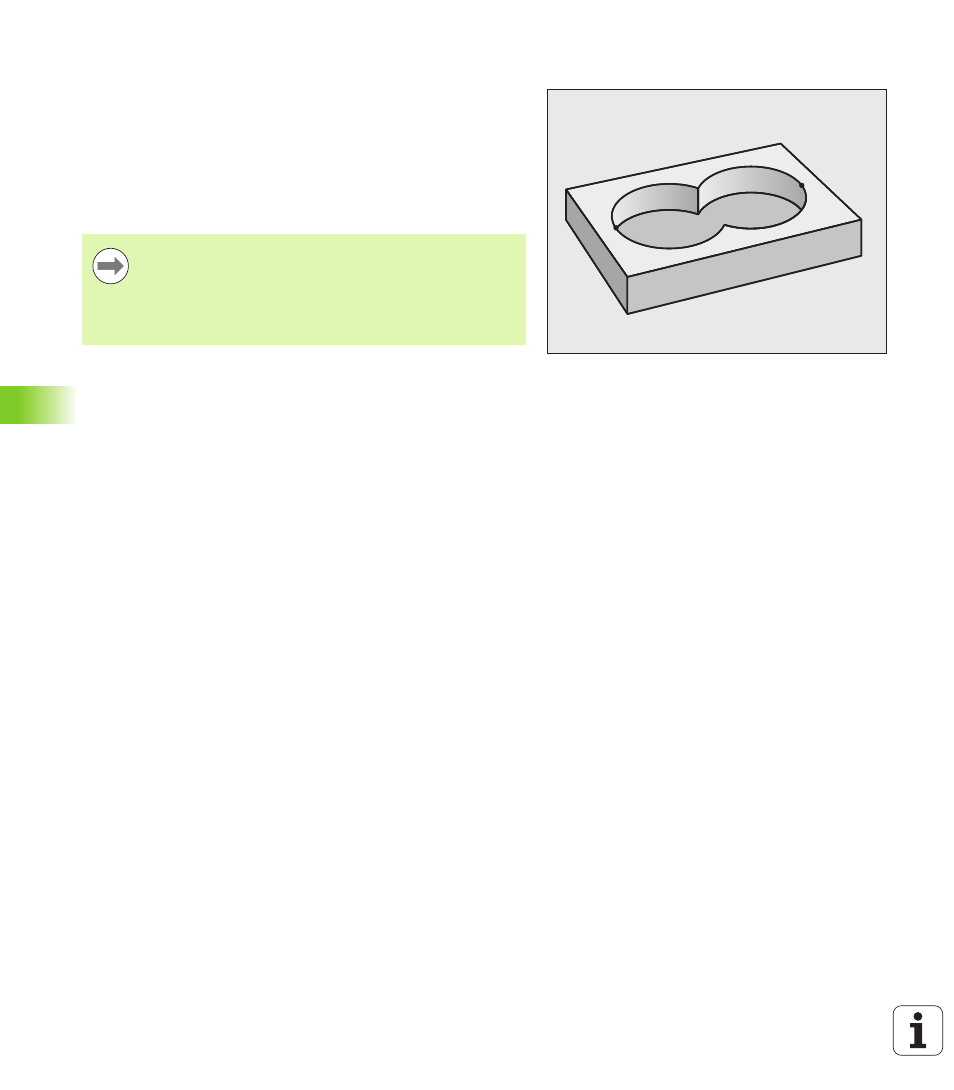

Sous-programmes: poches superposées
Les poches A et B sont superposées.
La TNC calcule les points d’intersection S1 et S2, il n'ont pas besoin
d'être programmés.
Les poches sont programmées comme des cercles entiers.
A
B
Les exemples de programmation suivants correspondent
à des programmes avec description de contour qui sont
définis dans un programme avec définition de contour. Le
programme de définition de contour doit lui-même être
appelé dans le programme principal avec la fonction SEL
CONTOUR
.
