HEIDENHAIN TNC 640 445
16.13 PT DE REF SUR UN AXE (cy
c
le
41
9, DIN/ISO: G41
9
)
16.13 PT DE REF SUR UN AXE
(cycle 419, DIN/ISO: G419)
Mode opératoire du cycle
Le cycle palpeur 419 mesure une coordonnée sur un axe au choix et
l'initialise comme point d'origine. Au choix, la TNC peut mémoriser
également la coordonnée mesurée dans un tableau de points zéro ou
dans le tableau Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) avec la logique de positionnement (voir „Exécuter
les cycles palpeurs” à la page 373) au point de palpage programmé
1 . La TNC décale alors le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de palpage programmé
2 Pour terminer, le palpeur se déplace à la hauteur de mesure
programmée et enregistre la position effective par simple palpage
3 La TNC dégage ensuite le palpeur à la hauteur de sécurité et traite
le point d'origine calculé en fonction des paramètres de cycle
Q303 et Q305 (voir „Mémoriser le point d'origine calculé” à la
page 402).
Attention lors de la programmation!

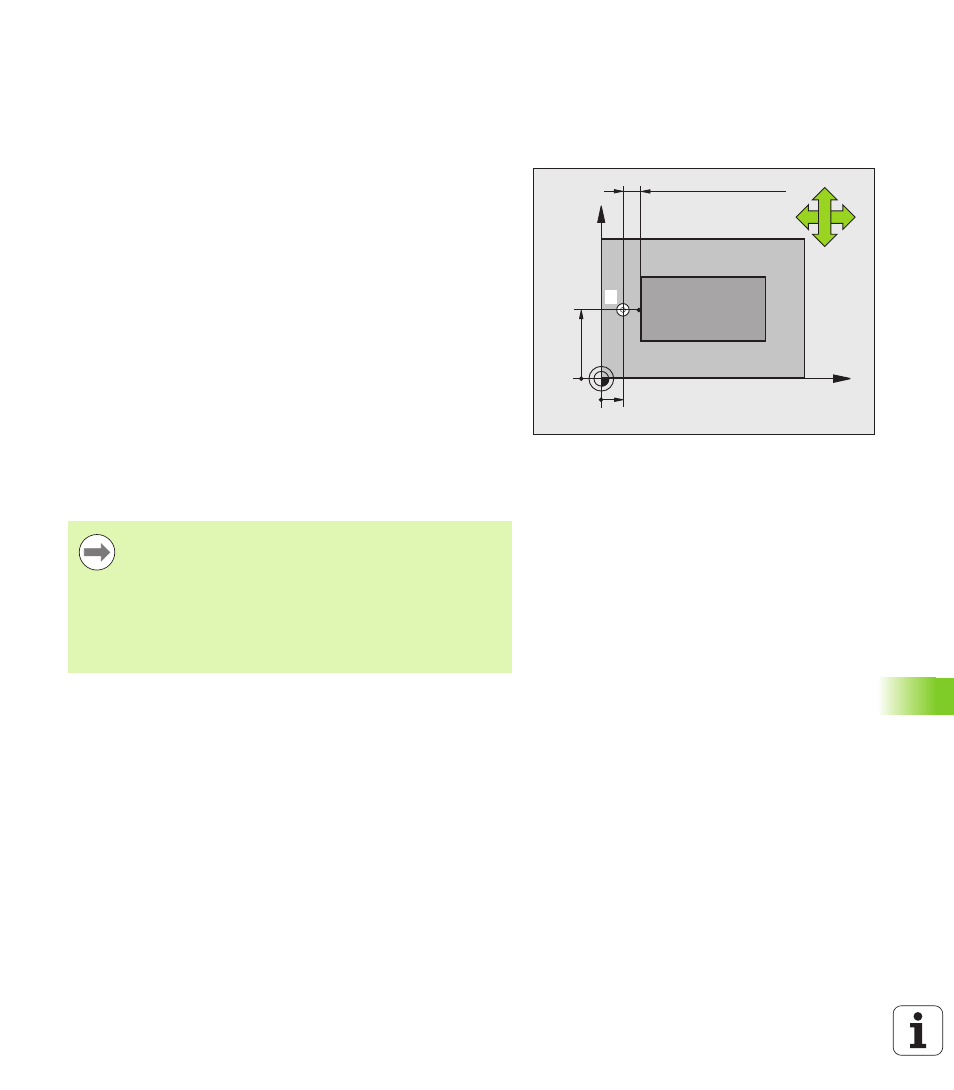

X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
1
SET_UP(TCHPROBE.TP)
+Q320
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Si vous utilisez le cycle 419 plusieurs fois de suite pour
enregistrer le point d'origine sur plusieurs axes dans le
tableau Preset, vous devez, après chaque exécution du
cycle 419, activer le numéro du dernier Preset dans lequel
le cycle 419 a écrit (ceci n'est pas nécessaire si vous
écrasez le Preset actif).
