4.8 FILET
A
GE A
V
EC PER
CA
GE (cy
c
le 264, DIN/ISO: G264)

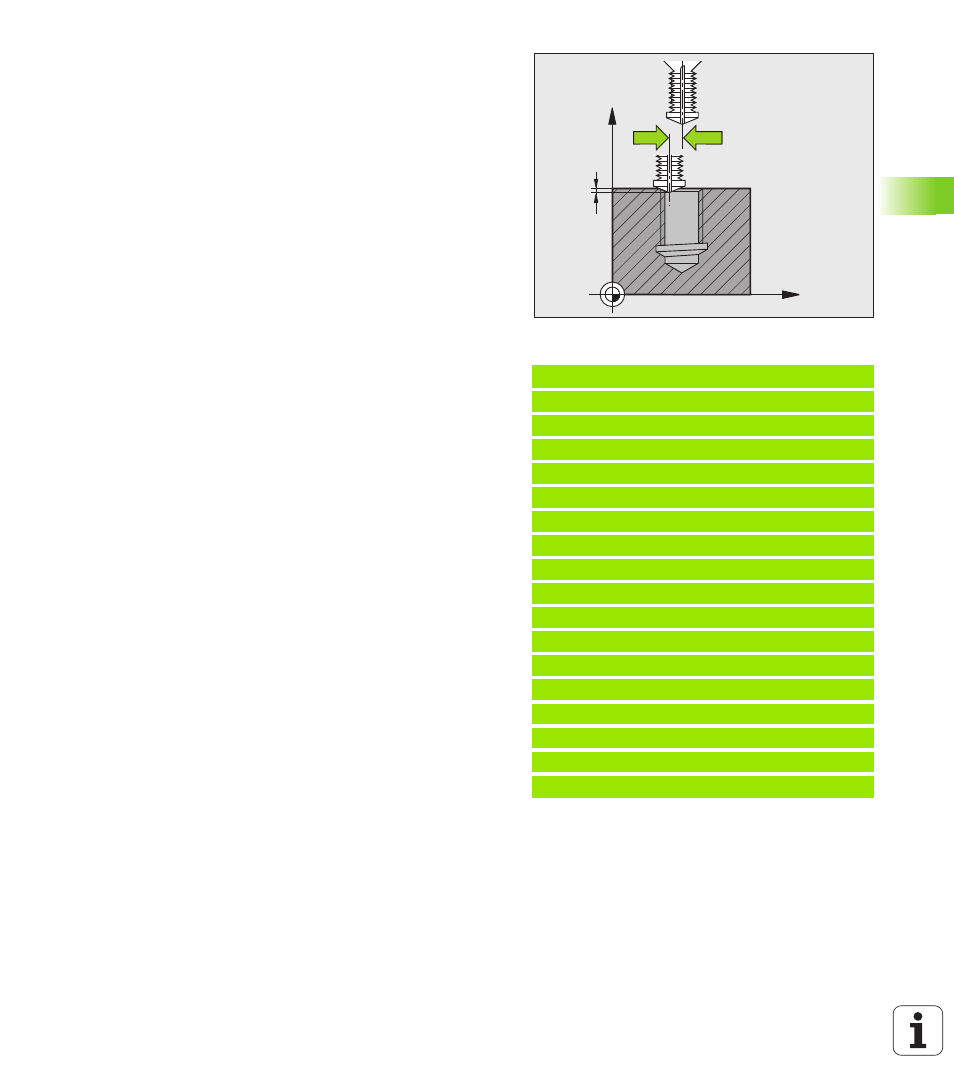

U Profondeur du chanfrein frontal Q358 (en
incrémental): distance entre la surface de la pièce et
la pointe de l'outil lors de l'usinage d'un chanfrein
frontal Plage d'introduction -99999,9999 à
99999,9999
U Décalage chanfrein frontal Q359 (en incrémental):
distance dont la TNC décale le centre d''outil à partir
du centre du trou Plage d'introduction 0 à 99999,9999
U Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce Plage d'introduction 0 à 99999,9999
U Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
U Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO
, FU
U Avance de fraisage Q207: vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,9999, en alternative FAUTO
Exemple : Séquences CN
25 CYCL DEF 264 FILETAGE AV. PERCAGE
Q335=10 ;DIAMÈTRE NOMINAL
Q239=+1.5 ;PAS DE VIS
Q201=-16 ;PROFONDEUR FILETAGE
Q356=-20 ;PROFONDEUR PERÇAGE
Q253=750 ;AVANCE PRÉ-POSIT.
Q351=+1 ;MODE FRAISAGE
Q202=5 ;PROFONDEUR DE PASSE
Q258=0.2 ;DISTANCE SÉCURITÉ
Q257=5 ;PROF. PERC. BRISE-COP.
Q256=0.2 ;RETR. BRISE-COPEAUX
Q358=+0 ;PROF. POUR CHANFREIN
Q359=+0 ;DÉCAL. JUSQ. CHANFREIN
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q206=150 ;AVANCE PLONGÉE PROF.
Q207=500 ;AVANCE FRAISAGE
X
Z
Q359 Q359
Q358
