13.23 FILETAGE ETENDU
(Cycle 832)
Description
Ce cycle permet de réaliser un filetage ou un filetage conique, usinage
longitudinal ou transversal. Fonctions étendues:
„ Choix entre filetage longitudinal et transversal.
„ Les paramètres de cotation de cône, angle de conicité et du point
initial X du contour permettent de définir différents filets coniques.
„ Les paramètres engagement et dégagement définissent des
courses de déplacement sur lesquelles les axes sont accélérés ou
ralentis.
Avec ce cycle, vous pouvez réaliser un filetage simple filet ou
multifilets.
Si vous n'introduisez pas de profondeur de filetage dans le cycle, celui-
ci utilise la profondeur normalisée.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.

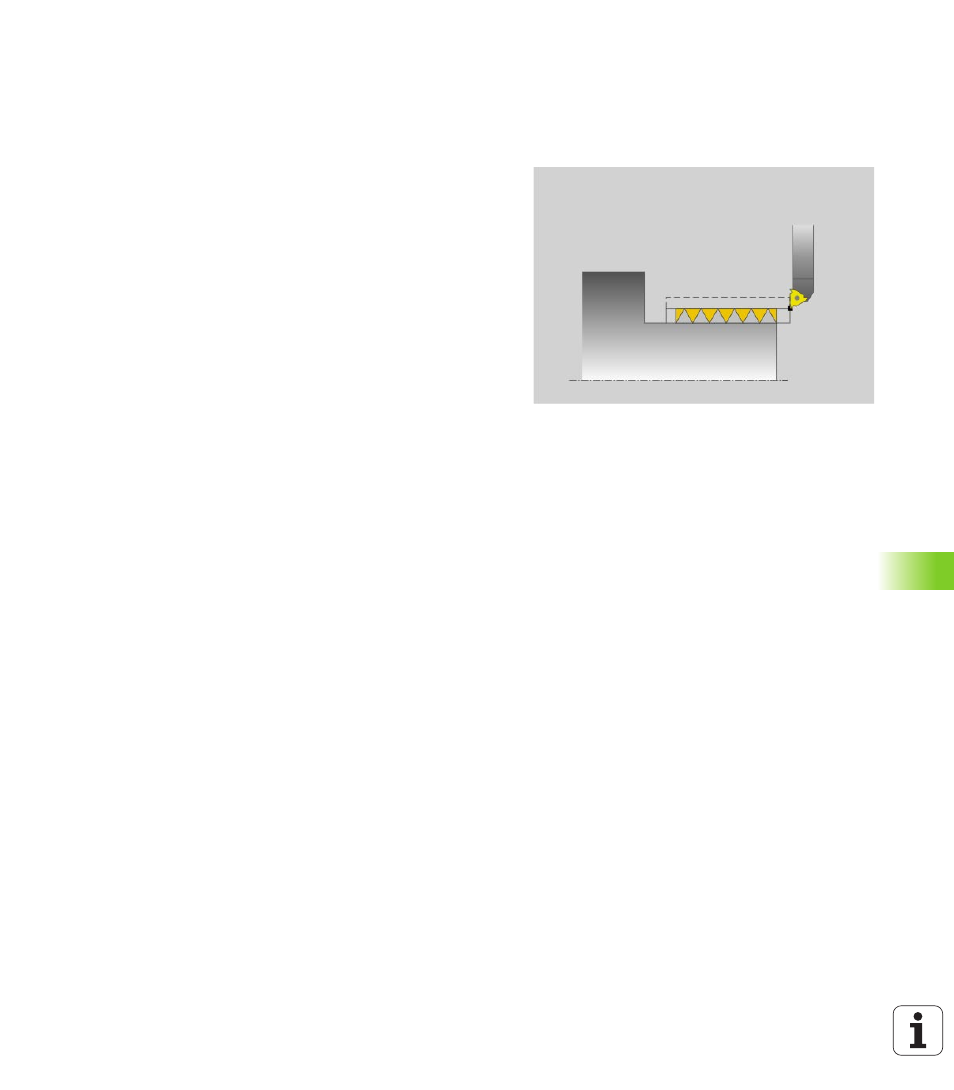

Mode opératoire du cycle
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle.
1 La TNC positionne l'outil en avance rapide à la distance d'approche
du filetage et exécute une prise de passe.
2 La TNC exécute un usinage longitudinal. La TNC synchronise
l'avance de la TNC avec la vitesse de rotation pour obtenir le pas
souhaité.
3 La TNC dégage l'outil de la valeur de la distance d'approche en
rapide.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC exécute la prise de passe. Les prises de passe sont
exécutées en fonction de l'angle de prise de passe Q467 .
6 La TNC répète ce processus (2 à 5) jusqu'à ce que la profondeur
de filetage soit atteinte.
7 La TNC exécute le nombre de passes à vide défini dans Q476.
8 La TNC répète ce processus (2 à 7) en fonction du nombre de filets
Q475
.
9 La TNC repositionne l'outil en rapide au point de départ du cycle.
