HEIDENHAIN TNC 640 165
6.3 MO
TIFS DE POINTS SUR GRI
LLE (cy
c
le G221, DIN/ISO:
G221)

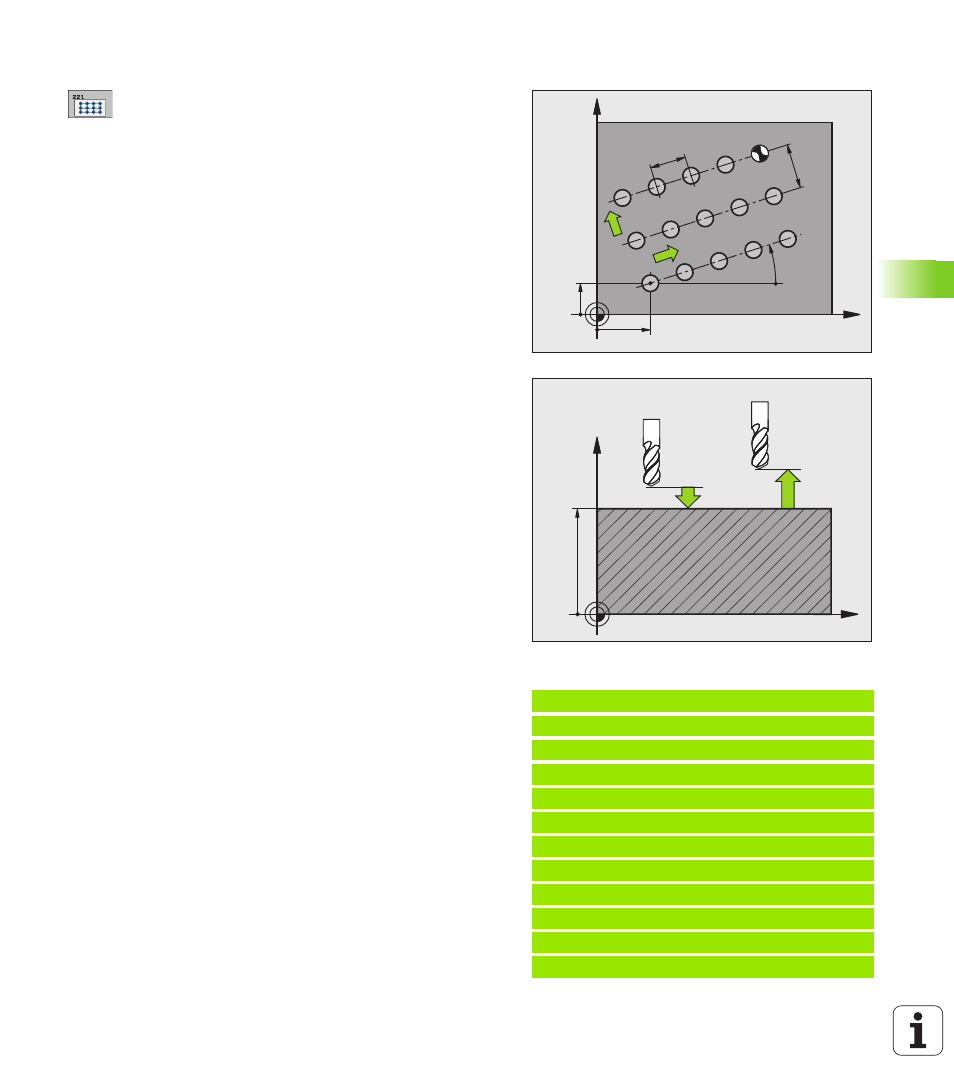

Paramètres du cycle
U Point initial 1er axe Q225 (en absolu): coordonnée
du point initial dans l'axe principal du plan d'usinage
U Point initial 2ème axe Q226 (en absolu):
coordonnée du point initial dans l'axe secondaire du
plan d'usinage
U Distance 1er axe Q237 (en incrémental): distance
entre les différents points sur la ligne
U Distance 2ème axe Q238 (en incrémental): distance
entre les lignes
U Nombre d'intervalles Q242: nombre d'opérations
d'usinage sur la ligne
U Nombre de lignes Q243: nombre de lignes
U Position angulaire Q224 (en absolu): angle de
rotation de l'ensemble du schéma de perçages, le
centre de rotation est situé sur le point initial
U Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
U Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce
U Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage)
U Déplacement haut. sécu. Q301: définir la manière
dont l'outil doit se déplacer entre les usinages:
0: Entre les opérations d'usinage, se déplacer à la
distance d'approche
1: Entre les opérations d'usinage, se déplacer au saut
de bride
Exemple : Séquences CN
54 CYCL DEF 221 GRILLE DE TROUS
Q225=+15 ;PT INITIAL 1ER AXE
Q226=+15 ;PT INITIAL 2ÈME AXE
Q237=+10 ;DISTANCE 1ER AXE
Q238=+8 ;DISTANCE 2ÈME AXE
Q242=6 ;NOMBRE DE COLONNES
Q243=4 ;NOMBRE DE LIGNES
Q224=+15 ;POSITION ANGULAIRE
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q301=1 ;DÉPLAC. HAUT. SÉCU.
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
