HEIDENHAIN TNC 640 189
7.
9 TRA
C
E DE CONT
OUR (cy
c
le
25, DIN/ISO: G125)

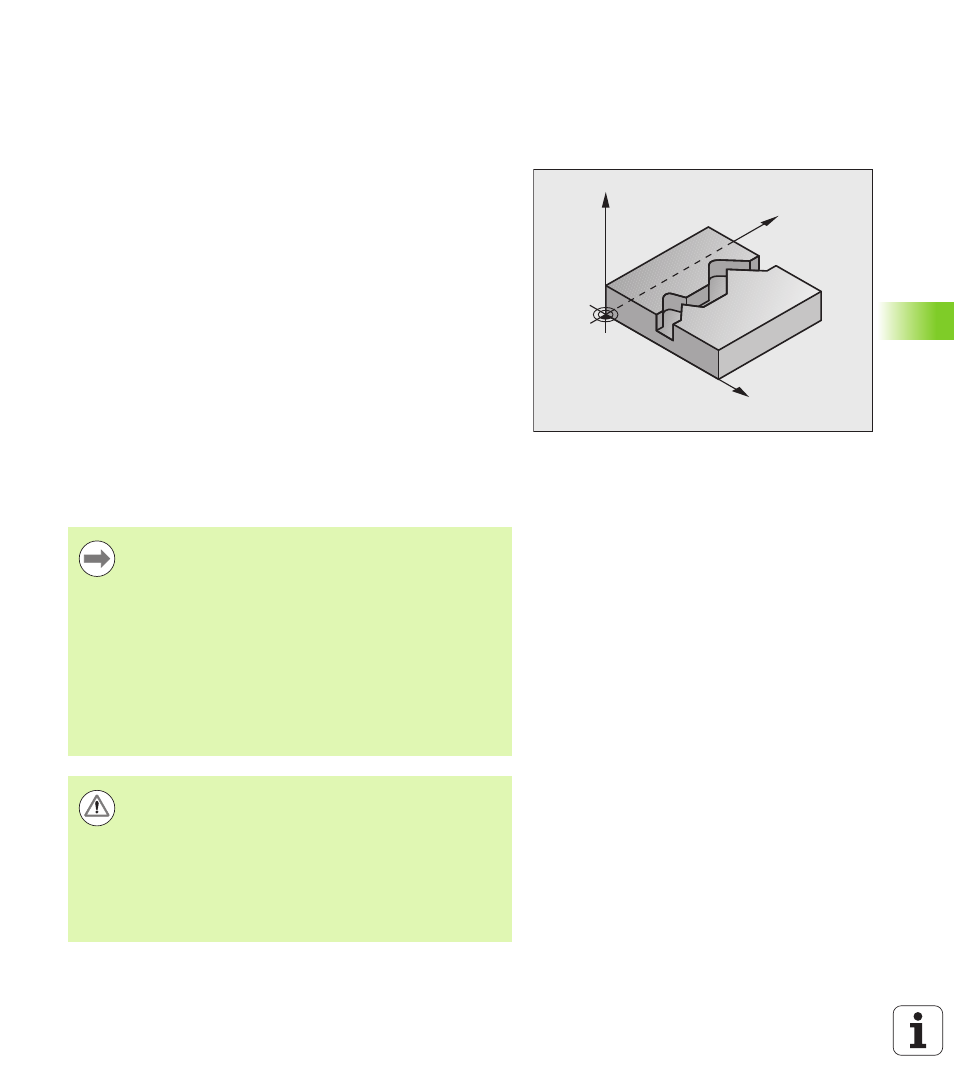

7.9 TRACE DE CONTOUR
(cycle 25, DIN/ISO: G125)
Mode opératoire du cycle
En liaison avec le cycle 14 CONTOUR, ce cycle permet d'usiner des
contours ouverts ou fermés.
Le cycle 25 TRACE DE CONTOUR présente des avantages
considérables par rapport à l'usinage d’un contour à l'aide de
séquences de positionnement:
„ La TNC contrôle l'usinage au niveau des dégagements et
endommagements du contour. Vérification du contour avec le test
graphique
„ Si le rayon d’outil est trop grand, une reprise d'usinage est à prévoir
éventuellement dans les angles intérieurs.
„ L'usinage est réalisé en continu, en avalant ou en opposition. Le
mode de fraisage est conservé même en usinage miroir
„ L'usinage peut être bidirectionnel en cas de plusieurs passes: le
temps d'usinage est ainsi réduit.
„ Vous pouvez introduire des surépaisseurs pour exécuter l’ébauche
et la finition en plusieurs passes
Attention lors de la programmation!
Y
X
Z
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
La TNC ne tient compte que du premier label du cycle 14
CONTOUR.
La taille mémoire réservée à un cycle SL est limitée. Dans
un cycle SL, vous pouvez programmer un maximum de
16384 éléments de contour.
Le cycle 20 DONNEES DU CONTOUR n'est pas nécessaire.
Les fonctions auxiliaires M109 et M110 n'ont aucun effet sur
l'usinage d'un contour avec le cycle 25.
Attention, risque de collision!
Pour éviter toutes collisions:
„ Ne pas programmer de positions incrémentales
directement après le cycle 25 car celles-ci se réfèrent à
la position de l’outil en fin de cycle
„ Sur tous les axes principaux, accoster une position
(absolue) définie, car la position de l'outil en fin de cycle
ne coïncide pas avec la position en début de cycle.
