HEIDENHAIN TNC 640 43
2.1 T
ra
v
ailler a
v
ec les cy
cles d'usinag
e

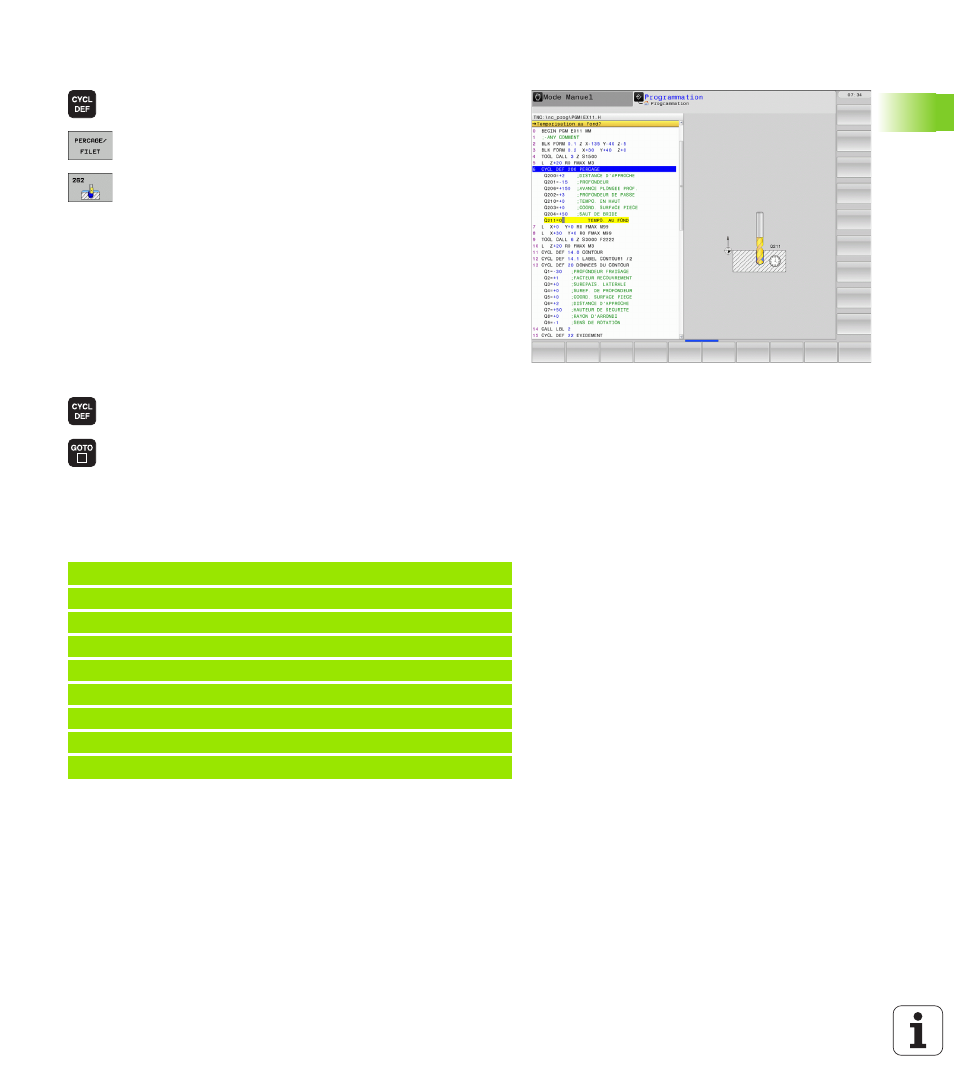

Définir le cycle avec les softkeys
U La barre de softkeys affiche les différents groupes de
cycles
U Sélectionner le groupe de cycles, p. ex., cycles de
perçage
U Sélectionner le cycle, p. ex. FILETAGE. La TNC ouvre
un dialogue et réclame toutes les données requises.
En même temps, la TNC affiche dans la moitié droite
de l'écran un graphique dans lequel le paramètre à
introduire est en surbrillance
U Introduisez tous les paramètres réclamés par la TNC
et validez chaque introduction avec la touche ENT.
U La TNC termine le dialogue lorsque toutes les
données requises sont introduites
Définir le cycle avec la fonction GOTO
U La barre de softkeys affiche les différents groupes de
cycles
U La TNC ouvre la fenêtre de sélection smartSelect
contenant la liste de cycles
U Sélectionnez le cycle souhaité avec les touches
fléchées ou la souris. La TNC ouvre alors le dialogue
du cycle tel que décrit précédemment
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
